Windsensoren

KRIWAN bietet hochqualitative Anemometer und Windrichtungssensoren für unterschiedliche Anwendungsbereiche wie Windkraftanlagen oder Photovoltaikanlagen. Für jede Umweltbedingung gibt es den passenden KRIWAN Windsensor, für weniger anspruchsvolle Anwendungsgebiete bis hin zur Anwendung unter Extrembedingungen wie gefrierendem Regen. Die KRIWAN Windsensoren zeichnen sich dabei durch eine herausragende Qualität und Langlebigkeit aus.

KRIWAN Windsensoren - Qualität kennt keine Kompromisse

Anemometer

Das KRIWAN-Anemometer erfasst die aktuelle Windgeschwindigkeit und setzt sie berührungslos in ein lineares Ausgangssignal um. Der Sensor ist sturm- und wettersicher aufgebaut. Die Auswertung erfolgt separat über ein Messgerät, ein Anzeigeinstrument oder in der angeschlossenen Regel- und Überwachungstechnik.



Windfahne

Der KRIWAN-Windrichtungssensor erfasst die aktuelle Windrichtung und setzt sie berührungslos in ein lineares Ausgangssignal um. Der Sensor ist sturm- und wettersicher aufgebaut. Die Auswertung erfolgt separat über ein Messgerät, ein Anzeigeinstrument oder in der angeschlossenen Regel- und Überwachungstechnik.

Präzise und robust

Wenn technische Anlagen permanenten Umwelteinflüssen und extremer Witterung ausgesetzt sind, müssen Veränderungen der Umgebung umfassend, exakt und zuverlässig registriert werden, um Menschen und Maschine vor Schäden und Zerstörung zu schützen.

Zuverlässigkeit hat höchste Priorität

Extreme Temperaturen, Feuchtigkeit, Sturm oder Hagel können die Funktion solcher Systeme beeinträchtigen. KRIWAN Windsensoren halten klimatischen und mechanischen Einflüssen sicher stand und gewährleisten die Betriebssicherheit der Anlagen auch unter extremen Wetterbedingungen.

Passgenau für jede Anwendung

Speziell auf unterschiedliche Applikationen abgestimmt, stehen verschiedene Windsensoren zur Auswahl. Von einfachen Anwendungsbereichen mit unbeheizten Sensoren über unsere Standardsensoren mit Heizung für industrielle Anwendungen bis hin zu Meteorsensoren für anspruchsvolle meteorologische Anwendungen.

Präzise Messung bei Wind und Wetter

ICEfight in Aktion

Mix and Match - Modularer Aufbau der KRIWAN Windsensoren

Die KRIWAN Windsensoren zeichnen sich nicht nur durch ihre hohe Qualität aus, sondern auch durch die große Variantenvielfalt, die es unsere Kunden ermöglicht, den passenden Anemometer oder die passende Windfahne für ihren jeweiligen Einsatzbereich zu finden. Wir bieten Windsensoren mit Mastbefestigung, Zentralbefestigung oder Pendelbefestigung. Als Anschlussvarianten bieten wir Stecker oder Kabel sowie eine Kombination aus beiden Varianten. Unsere Windsensoren sind so individuell wie ihre Einsatzgebiete.

Anwendungsbereiche der KRIWAN Windsensoren

Die KRIWAN Windsensoren können in vielfältigen Bereichen eingesetzt werden. So können sie in weniger anspruchsvollen Anwendungsgebieten als auch bei der Anwendung unter Extrembedingungen zum Einsatz kommen. KRIWAN kann mit Hilfe der unterschiedlichen Windsensoren-Kategorien für jeden Einsatzbereich eine passgenaue Lösung bieten und damit den verschiedenen Anforderungen gerecht werden.

Gebäudetechnik

Für die Anwendung in der Gebäudetechnik eignen sich insbesondere die Windsensoren der Eco-Line und der Business-Line.

Photovoltaik

Für die Anwendung bei Photovoltaikanlagen eignen sich insbesondere die Windsensoren der Eco-Line.

Krananlagen

Für die Anwendung bei Krananlagen eignen sich insbesondere die Windsensoren der Business-Line und Premium-Line sowie der Kategorien Offshore, Heavy Duty und ICEfight Offshore.

Seilbahnen und Ski-Lifte

Für die Anwendung bei Seilbahnen und Ski-Liften eignen sich insbesondere die Windsensoren der Business-Line und Premium-Line sowie der Kategorie ICEfight.

Windkraftanlagen

Für die Anwendung bei Windkraftanlagen eignen sich insbesondere die Windsensoren der Business-Line und Premium-Line sowie der Kategorien ICEfight, Offshore, Heavy Duty und ICEfight Offshore.

Hydrologie und Meterologie

Für die Anwendung in den Bereichen Hydrologie und Meterologie eignen sich insbesondere die Windsensoren der Business-Line und Premium-Line sowie der Kategorien Offshore, Heavy Duty und ICEfight Offshore.

Gebäude- und Gewächshausregelung

Für die Anwendung in der Gebäude- und Gewächshausregelung eignen sich insbesondere die Windsensoren der Business-Line und der Premium-Line sowie der Kategorie Heavy Duty.

Produktvielfalt KRIWAN Windsensoren - Maßgeschneidert für jede Anwendung

Jeder Einsatzbereich für Windsensorik unterscheidet sich und erfordert unterschiedliche Produktmerkmale. Egal, ob Sie eine einfache Windfahne für Ihre Photovoltaikanalgen benötigen, oder ob Sie einen Windpark auf hoher See mit zuverlässiger Windmesstechnik ausstatten wollen - KRIWAN hat die richtige Lösung für Ihren Anwendungsbereich: qualitativ hochwertig, zuverlässig und präziese.

Produktübersicht als PDF

Kategorie

Eco-Line Business-Line Premium-Line ICEfight Offshore Heavy Duty
Beschreibung Basisprodukt für gemäßigte Wetterzonen Standardprodukt für industrielle Anwendungen Premiumprodukt für anspruchsvolle Windmesstechnik und für schwierige Wetterbedingungen,
WMO-konform
High-End-Produkt für extreme Vereisungsgefahr bei sehr niedrigen Temperaturen High-End-Produkt für besonders korrosive Umweltbedingungen (salznebelresistente Spezialbeschichtung) High-End-Produkt für extrem anspruchsvolle Umweltbedingungen (staubresistent durch speziell abgedichtete Lager)
Typen INT10 H Anemometer,
INT10 BA Anemometer,
INT10 C Anemometer,
INT30 H Windrichtung,
INT30 BA Windrichtung
INT10 Anemometer,
INT10 K Anemometer,
INT10 OC Anemometer,
INT30 Windrichtung,
INT3 Windrichtung
IN30 B Windrichtung
INT10 M Anemometer,
INT30 M Windrichtung
INT10 IF Anemometer,
INT30 IF Windrichtung
INT10 OF Anemometer,
INT30 OF Windrichtung
INT10 HD Anemometer,
INT30 HD Windrichtung
Applikationen Gebäudetechnik,
Photovoltaik
Krananlagen,
Ski-Lifte,
Seilbahnen,
Windkraftanlagen,
Gebäudetechnik,
Hydrologie,
Meteorologie,
Gebäude- und Gewächshausregelung
Krananlagen,
Ski-Lifte,
Seilbahnen,
Windkraftanlagen,
Hydrologie,
Meteorologie,
Gebäude- und Gewächshausregelung
Ski-Lifte,
Seilbahnen,
Windkraftanlagen
Krananlagen,
Windkraftanlagen,
Hydrologie,
Meteorologie
Krananlagen,
Windkraftanlagen,
Hydrologie,
Meteorologie,
Gebäude- und Gewächshausregelung
Max. Messbereich 50 m/s,
360°
50 m/s,
360°
75 m/s,
360°
75 m/s,
360°

100 m/s,
360°

100 m/s,
360°
Signalausgang Standard: 0-10 V,
Standard: 4-20 mA
Standard: 0-10 V,
Standard: 4-20 mA
Standard: 0-10 V,
Standard: 4-20 mA
Standard: 0-10 V,
Standard: 4-20 mA
Standard: 0-10 V,
Standard: 4-20 mA
Standard: 0-10 V,
Standard: 4-20 mA
Anlaufge-schwindigkeit < 0,5 m/s < 0,4 m/s < 0,4 m/s < 1,0 m/s < 1,0 m/s (ϑu = 20 °C) < 1,0 m/s
Festigkeit Für Windgeschwindigkeiten von 60 m/s (max. 30 min) Für Windgeschwindigkeiten von 80 m/s (max. 30 min) Für Windgeschwindigkeiten von 80 m/s (max. 30 min) Für Windgeschwindigkeiten von 80 m/s (max. 30 min) Für Windgeschwindigkeiten von 100 m/s (max. 30 min) Für Windgeschwindigkeiten von 100 m/s (max. 30 min)
Anschlüsse 5-poliger Stecker (M12),
7-poliger Stecker (M16)
Stecker: z. B. 5-poliger Stecker (M12),
Kabel: z. B. 3m 5x0,75 mm²,
Kabel mit Stecker: z. B. 3m 5x0,75mm² mit 7-poligem Stecker
Stecker: z. B. 5-poliger Stecker (M12),
Kabel: z. B. 3m 5x0,75 mm²
6-poliger Stecker (M16) 6-poliger Stecker (M16) 6-poliger Stecker (M16)
Heizung Ohne / einfache Heizung im Gehäuse Im Gehäuse Im Gehäuse Im Schalenstern bzw. in der Windfahne Im Gehäuse Im Schalenstern bzw. in der Windfahne
Montage Mast Mast, Zentral, Pendel Mast, Zentral Mast Mast Mast
Zertifizierung

CE

CE, UL/CSA CE, UL/CSA CE, UL CE, UL CE, UL

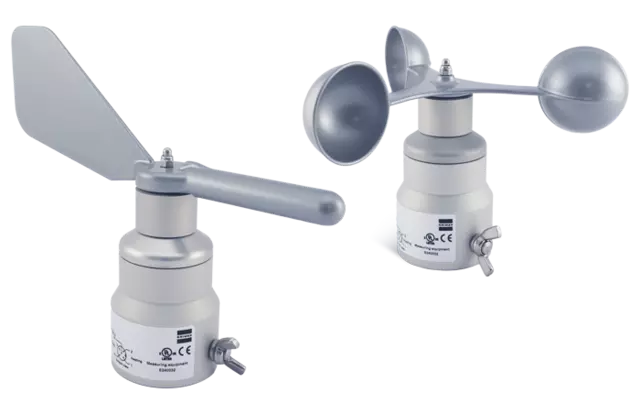

Standard Windsensoren INT10 und INT30

Unsere KRIWAN Standard Windsensoren eignen sich ideal für die Überwachung von Windgeschwindigkeiten und Windrichtungen unter normalen Umweltbedingungen. Von einfacheren Anwendungen in der Eco-Line bis hin zu komplexeren Anwendungen in der Business- und der Premium-Line ist auch für Sie ein passender Sensor dabei.

Anwendung

Damit Sie für Ihre Herausforderung den passenden Sensor finden, haben wir unsere Standard-Windsensoren den INT10 und den INT30 in die drei folgenden Kategorien unterteilt:

Eco-line

  • Basisprodukt für einfache Aufgabenstellungen, unbeheizt

Buisiness-Line

  • Standardprodukt für industrielle Anwendungen, mit Heizung

Premium-Line

  • Meteorsensor für meteorologische Anwendungen, mit Heizung

Technische Eigenschaften

Kategorie Eco-Line Buisiness-Line Premium-Line
Heizelement nein ja (20 Watt) ja (20 Watt)
UL/CSA-Zulassung nein ja ja
WMO-konform nein nein ja
Max. Messbereich 55 m/s 55m/s 75m/s

Kundenspez. Spannungsausgangssignale

Kundenspez. Stromausgangssignale

Kundenspez. Frequenzausgangssignale

nein ja ja
Standardausgangssignal 0-10 V / 4-20 mA



Weitere Artikel des Standard INT10 und des INT30 mit unterschiedlichen Spezifikationen auf Anfrage.

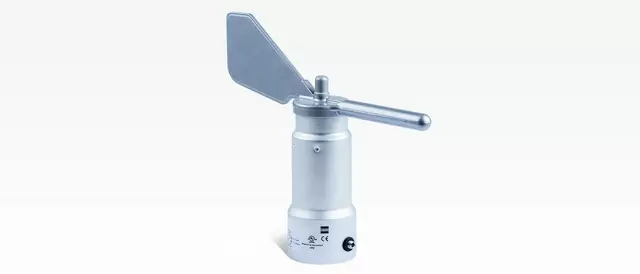

ICEfight Windsensoren INT10 IF und INT30 IF

Für den Einsatz unter extremsten Wetterbedingungen zum Beispiel in Höhenlagen. Die in den Schalenstern bzw. in die Windfahne integrierte Heizung ermöglicht einen störungsfreien Betrieb auch bei gefrierendem Regen.

Anwendung

KRIWAN-Anemometer und Windfahnen der ICEfight-Serie werden überall dort eingesetzt, wo neben der anspruchsvollen Erfassung der Windgeschwindigkeit bzw. Windrichtung der störungsfreie Betrieb auch unter schwierigsten Umweltbedingungen gegeben sein muss, insbesondere bei extremer Vereisungsgefahr bei sehr niedrigen Temperaturen.

Diese Anforderung gilt insbesondere:

  • Für die Überwachung von Ski-Liften und Seilbahnen
  • Bei Windkraftanlagen zur Energieoptimierung

Technische Eigenschaften

Innerhalb des Schalensterns bzw. der Windfahne befindet sich eine großzügig dimensionierte Heizung, die berührungslos und mechanisch verlustfrei vom feststehenden Sensorteil aus mit elektrischer Energie versorgt wird. Da diese Heizung bis an die Enden des Schalensterns bzw. der Windfahne reicht, werden alle Teile des Schalensterns bzw. der Windfahne hochwirksam beheizt. Bei Umgebungstemperaturen, bei denen Eis entstehen kann, schaltet die Heizung ein, eine Vereisung bei angeschlossener Heizung und innerhalb der zugelassenen Umgebungstemperatur ist nahezu ausgeschlossen. Die Heizung ist temperaturüberwacht und schaltet sich selbstständig bei zu hohen Oberflächentemperaturen ab.



Bezeichnung

INT10 IF

Anemometer

INT10 IF

Anemometer

INT10 IF

Anemometer

INT30 IF

Windrichtung

INT30 IF

Windrichtung

Artikelnummer 13N300S53 13N310S22 13N320S25 13N330S33 13N330S34
Messbereich 0-50m/s 0-75m/s 0-50m/s 0-360° 0-360°
Signalausgang 4-20mA 4-20mA 0-573Hz
open Collector
4-20mA 0-20mA
Anschlussspannung DC 24V
Befestigung Mast
Anschluss 6 pol. Stecker (M16)
Heizung 120W

Offshore Windsensoren INT10 OF und INT30 OF

Für den Einsatz auf offener See wurden spezielle Offshore Windsensoren entwickelt. Der Offshore Anemometer und die Offshore Windfahne zeichnen sich durch eine salznebelresistente Spezialbeschichtung aus.

Anwendung

Für den Einsatz auf offener See sowie an Land unter besonders korrosiven Umweltbedingungen wie Salznebel und Gischt. KRIWAN-Anemometer und Windfahnen werden zur anspruchsvollen Erfassung der Windgeschwindigkeit und Windrichtung eingesetzt, z.B.

  • Für die Überwachung von Krananlagen
  • Bei Windkraftanlagen zur Energieoptimierung
  • In der Gebäudetechnik für den Jalousienschutz
  • In der Hydrologie und in der Meteorologie
  • Als Wetterstationskomponente

Technische Eigenschaften

Das KRIWAN-Anemometer INT10 OF erfasst die aktuelle Windgeschwindigkeit und setzt sie berührungslos in ein lineares Ausgangssignal um. Der KRIWAN-Windrichtungssensor INT30 OF erfasst die aktuelle Windrichtung und setzt sie ebenfalls berührungslos in ein lineares Ausgangssignal um. Die Sensoren sind sturm- und wettersicher aufgebaut. Durch die selbstregelnde Heizung ist der Einsatz bis -40°C möglich. Die Auswertung erfolgt separat über ein Messgerät, ein Anzeigeinstrument oder in der angeschlossenen Regel- und Überwachungstechnik.

Bezeichnung

INT10 OF

Anemometer

INT10 OF

Anemometer

INT30 OF

Windrichtung

Artikelnummer 13N700S021 13N700S022 13N750S021
Messbereich 0-100m/s 0-75 m/s 0-360°
Anschlussspannung DC 24V
Befestigung Mast
Anschluss 6 pol. Stecker (M16)
Heizung 20W
Signalausgang 4-20mA

Heavy Duty Windsensoren INT10 HD und INT30 HD

Für besonders anspruchsvolle Umweltbedingungen mit erhöhtem Verschmutzungspotenzial. Das speziell abgedichtete Lager ermöglicht den Einsatz in staubiger Umgebung.

Anwendung

KRIWAN-Anemometer und Windfahnen der Heavy Duty-Serie werden überall dort eingesetzt, wo neben der anspruchsvollen Erfassung der Windgeschwindigkeit bzw. Windrichtung der störungsfreie Betrieb auch unter schwierigsten Umweltbedingungen gegeben sein muss, insbesondere bei extremer Vereisungsgefahr bei sehr niedrigen Temperaturen. Durch speziell abgedichtete Lager für den Einsatz in staubiger Umgebung geeignet.

Diese Anforderung gilt insbesondere:

  • Für die Überwachung von Ski-Liften und Seilbahnen
  • Bei Windkraftanlagen zur Energieoptimierung

Technische Eigenschaften

Das KRIWAN-Anemometer bzw. Windfahne erfasst die aktuelle Windgeschwindigkeit bzw. Windrichtung und setzt sie berührungslos in ein lineares Ausgangssignal um. Der Sensor ist sturm- und wettersicher aufgebaut. Die Auswertung erfolgt separat über ein Messgerät, ein Anzeigeinstrument oder in der angeschlossenen Regel- und Überwachungstechnik. Innerhalb des Schalensterns bzw. der Windfahne befindet sich eine großzügig dimensionierte Heizung, die berührungslos und mechanisch verlustfrei vom feststehenden Sensorteil aus mit elektrischer Energie versorgt wird. Da diese Heizung bis an die Enden des Schalensterns bzw. Windfahne reicht, werden alle Teile des Schalensterns bzw. der Windfahne hochwirksam beheizt. Bei Umgebungstemperaturen, bei denen Eis entstehen kann, schaltet die Heizung ein, eine Vereisung bei angeschlossener Heizung und innerhalb der zugelassenen Umgebungstemperatur ist nahezu ausgeschlossen. Die Heizung ist temperaturüberwacht und schaltet sich selbstständig bei zu hohen Oberflächentemperaturen ab.



Bezeichnung

INT10 HD

Anemometer

INT30 HD

Windrichtung

Artikelnummer 13N310S201 13N330S201
Messbereich 0-100m/s 0-360°
Anschlussspannung Mast
Befestigung DC 24V
Anschluss 6 pol. Stecker (M16)
Heizung 120W
Signalausgang 4-20mA
