Niveausensoren INT275 - INT279

Die optische Niveauüberwachung wird zur berührungslosen Einpunktmessung von Flüssigkeitsniveaus eingesetzt, z.B. bei Verdichtern, Pumpen, Behältern, usw. Die Lösung besteht aus zwei Komponenten, dem Einschraubteil und der Auswerteeinheit. Das Einschraubteil zur optischen Niveauerfassung wird fest an der Messstelle eingebaut. Die elektronische Auswerteeinheit kann montiert oder ausgetauscht werden, ohne die Anlage zeitaufwändig zu evakuieren und das Öl abzulassen.

Die optischen Niveauüberwachungsgeräte von KRIWAN schützen insbesondere Kältemittelverdichter vor Leckage, Ölverlagerungen im Kältekreislauf oder anderen Störungen. Das Sortiment umfasst dabei verschiedene Gerätevarianten zur Überwachung des Flüssigkeitsstandes in Kältemittelverdichtern, Öl- und Kältemittelsammlern und Ölabscheidern.

Zwei Komponenten - optisches Einschraubteil und Auswerteeinheit

Das eingebaute, optische Einschraubteil zur Niveauüberwachung und die abnehmbare elektronische Auswerteeinheit ermöglichen die minimum oder maximum Füllstandsüberwachung ohne bewegliche, mechanische Komponenten mittels optischem Messprinzip.





Vorteile KRIWAN optischer Niveausensor

Funktionsprinzip Niveauüberwachung



Der Niveausensor kann mithilfe einer infrarot LED feststellen, ob der richtige Füllstand vorhanden ist. Hierzu nutzt er die unterschiedliche Brechung des Lichts am Glaskegel, welche durch Öl- oder Kältemittel beeinflusst wird.

Im "leer"-Zustand wird das Testsignal mit voller Intensität reflektiert, da lediglich Gas als Medium vorhanden ist. Die Auswerteeinheit erkennt den Füllstand als zu niedrig an, z.B. der Verdichter oder Ölsammler könnte nicht genügend Öl enthalten.



Im "voll"-Zustand wird ein Teil des Testsignals durch das Medium absorbiert. Es kommt weniger Licht bei der Empfänger LED an und die Auswerteeinheit erkennt den Füllstand als ausreichend an.

Die KRIWAN Niveausensoren sind in zwei Konfigurationen erhältlich. Entweder überwachen sie (wie oben beschrieben) den minimalen Füllstand oder aber den maximalen Pegel, der nicht überschritten werden darf.

Robustes Design oder erhöhte Temperaturanforderungen?

Wählen Sie den passenden optischen Niveausensor aus unserem umfangreichen Produktsortiment.

Robustes Design

INT276 ICN und INT276 ICX

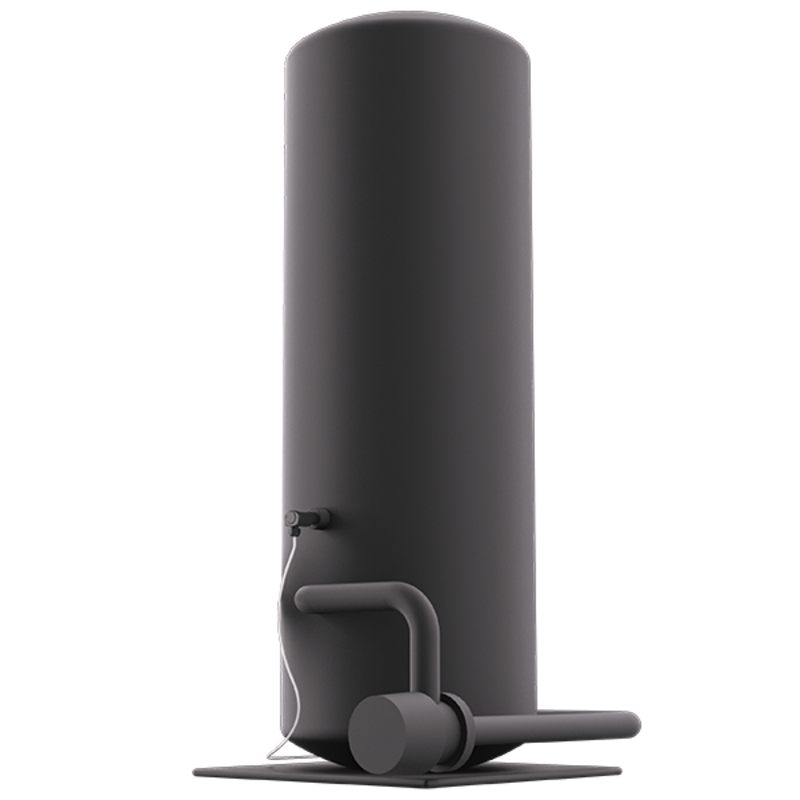

Einsatz am Kältemittelsammler

Feuchtigkeit aus der warmen Umgebungsluft kondensiert immer am kältesten Punkt. Ist dies der Kältemittelsammler, kann dies zu Vereisung zwischen Glaskegel und Auswerteeinheit führen. Deshalb wurde eine spezielle Produktvariante zu diesem Zweck entwickelt. Diese ist optimiert für den Einsatz am CO₂-Kältemittelsammler und ist resistent gegen Vereisung des optischen Messprinzips.

Vibrationsresistent

INT279 LN und INT279 LX

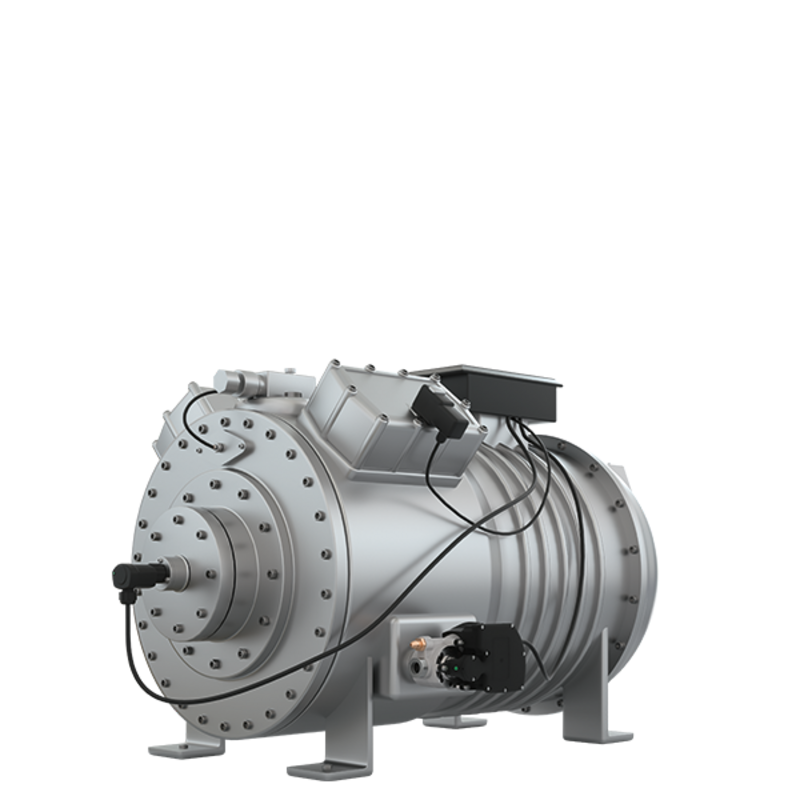

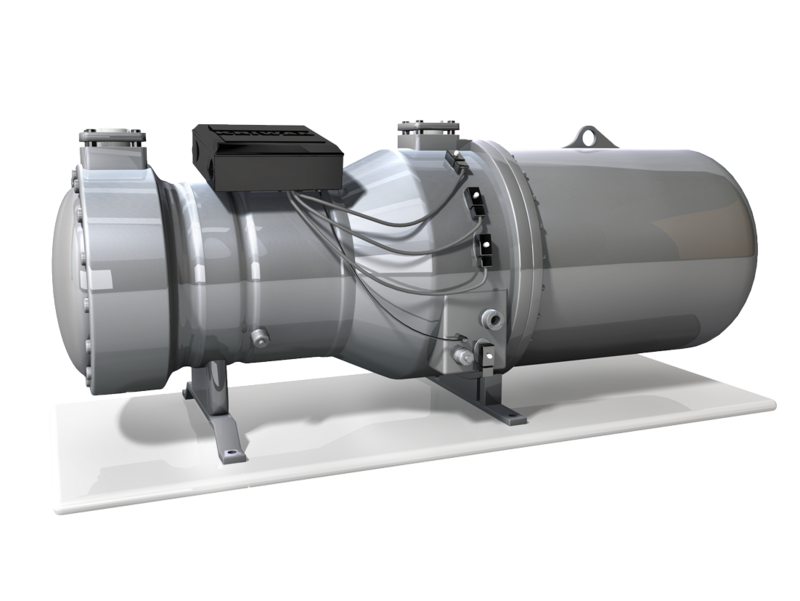

Einsatz am Verdichter

Universell einsetzbar für das Ölmanagement in Anlagen mit herkömmlichen Kältemittel und Verdichter-typischen Temperaturanforderungen.

Temperaturbeständig

INT276 CN+ und INT276 CX+

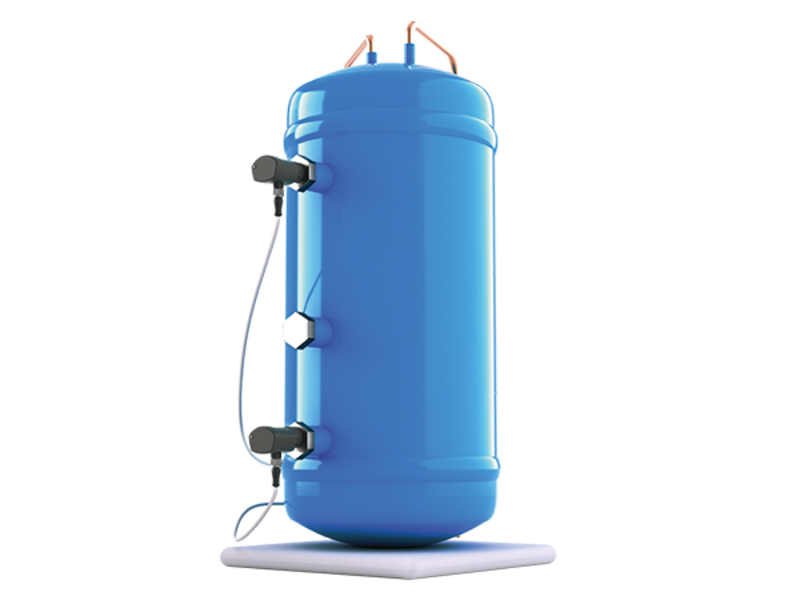

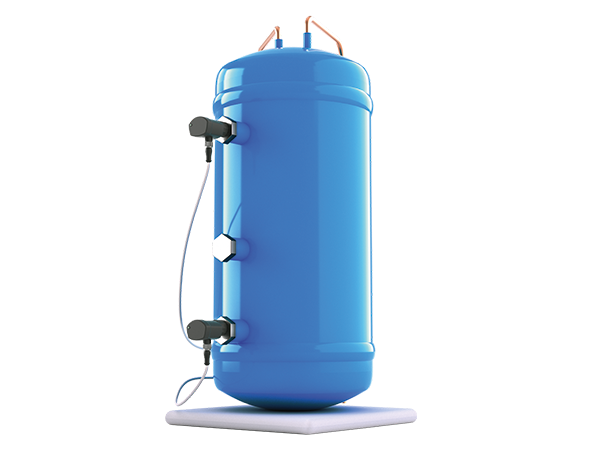

Einsatz am Ölsammler

Ölmanagement bei natürlichen Kältemitteln mit hohen Temperaturanforderungen bis 140 °C z. B. CO₂- oder NH3. Auch für Wärmepumpen mit höheren Temperaturanforderungen geeignet.

KRIWAN optischer Niveausensor - für jede Anwendung das passende Gerät!

KRIWAN bietet Ihnen eine Vielzahl an optischen Niveauschaltern mit unterschiedlichen technischen Spezifikationen. In der folgenden Tabelle finden Sie eine kleine Auswahl unserer Niveausensoren.

Kontaktieren Sie unsere Spezialisten und wir finden gemeinsam mit Ihnen das passende Produkt!

Experte kontaktieren

Bezeichnung: INT275 L INT276 ICN INT278 LCA INT279 LN INT279 LX
Zulässige Medientemperatur max. +80°C max. +120°C (<16.000h)
max. +100°C
max. +100°C

max. +100°C

max. +100°C

Funktion min min min min max
Anlaufüberbrückung nein nein 90 sek. nein nein
Schaltverzögerung 3 sek. 3 sek. 3 sek. 3 sek. 3 sek.
Verriegelte Abschaltung nein nein ja nein nein
Lauferkennung nein nein ja nein nein
Alarmkontakt Schließer  Wechsler Wechsler Wechsler Wechsler
Länge Anschlusskabel  1m 1m, 2m, 5m, 10m 1m, 3m 10m 10m
Zertifizierung UL nein UL nein nein
Versorgung

AC50/60 Hz 230V

AC50/60 Hz 115V

AC/DC 50/60 Hz 24V

AC50/60 Hz 230V

AC/DC 50/60 Hz 24V

AC50/60 Hz 230V

AC50/60 Hz 115V

AC/DC 50/60 Hz 24V AC/DC 50/60 Hz 24V

Einschraubteile für die optischen Niveausensoren INT275 - INT279

Das Zweikomponentensystem beinhaltet neben der Auswerteeinheit auch das passende Einschraubteil. Unsere Einschraubteile für die optischen Niveauschalter sind für unterschiedliche Gewindetypen erhältlich und für natürliche Kältemittel wie NH3 und CO2 geeignet.

Gewinde NPT 1/2"

Artikelnummer Betriebsdruck Medientemperatur
02K460S23 42 bar -30°C...+120°C
02K460S24 46 bar (-10°C…+120°C)
34,5 bar (-30°C…-10°C)
-30°C...+120°C
02K460S33 42 bar -30°C...+120°C
02K460S34 46 bar (-10°C…+120°C)
34,5 bar (-30°C…-10°C)
-30°C...+120°C
02K460S40 140 bar (-10°C…+120°C)
105 bar (-30°C…-10°C)
-30°C...+120°C



Gewinde NPT 3/4"

Artikelnummer Betriebsdruck Medientemperatur
02K463S040 140 bar (-10°C…+120°C)
105 bar (-30°C…-10°C)
-30°C...+120°C

Gewinde UNEF 1 1/8"

Artikelnummer Betriebsdruck Medientemperatur
02K462S21 46 bar -30°C...+120°C
02K462S40 140 bar (-10°C…+120°C)
105  bar (-30°C…-10°C)
-30°C...+120°C

Gewinde M20x1,5

Artikelnummer Betriebsdruck Medientemperatur
02K465S21 42 bar -30°C...+120°C
02K465S22 46 bar (-10°C…+120°C)
34,5 bar (-30°C…-10°C)
-30°C...+120°C
02K465S24 63 (-10°C…+120°C)
48 bar (-60°C…-10°C)
-30°C...+120°C
02K465S40 140 bar (-10°C…+120°C)
105 bar (-30°C…-10°C)
-30°C...+120°C

Gewinde G1/2" SW27

Artikelnummer Betriebsdruck Medientemperatur
02K466S021 60 bar (-10°C…+120°C)
45 bar (-30°C…-10°C)
-30°C...+120°C

Flange Part D38/ Rotalock 1 3/4"

Artikelnummer Betriebsdruck Medientemperatur
02K461S21 42 bar (-10°C…+120°C)
31,5 bar (-30°C…-10°C)
-30°C...+120°C

Download Unterlagen für die Niveausensoren INT275 - INT279

Welche Möglichkeiten bieten die KRIWAN Niveausensoren INT275 - INT279 in der Praxis? Unsere Application Sheets geben interessante Einblicke.

Application sheet

Niveauüberwachung im Kältemittel- oder Ölsammler

Mehr erfahren

Application sheet

Ölstandsüberwachung ohne Ölpumpe

Mehr erfahren

Application sheet

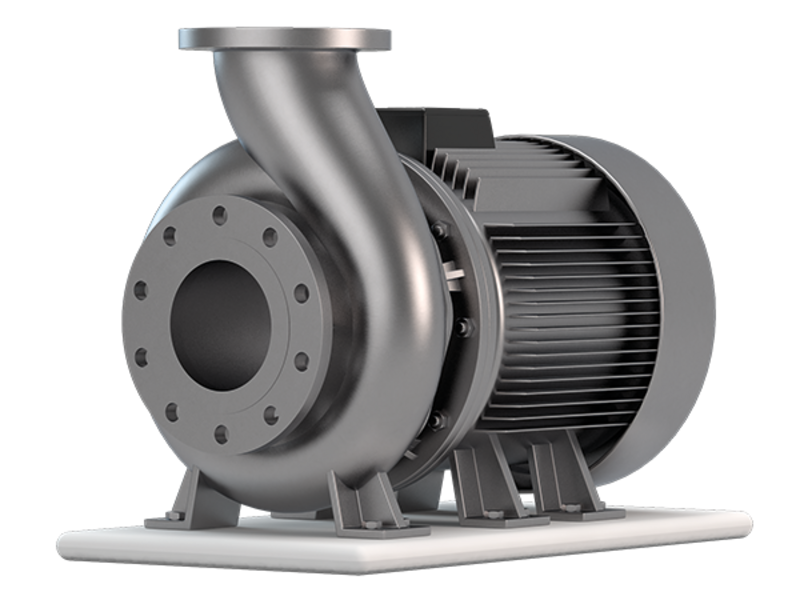

Trockenlaufschutz für Pumpen

Mehr erfahren

Broschüre

Schutztechnik für Verbundanlagen

Mehr erfahren

FAQ zum optischen Niveausensor

Wo kommen die KRIWAN Niveausensoren zum Einsatz?

Oftmals sind diese bereits am Verdichter verbaut. Allerdings können die KRIWAN Niveausensoren auch an Druckgefäßen wie Ölsammlern, Kältemittelsammlern oder Ölabscheidern verwendet werden. Hierzu haben wir nach der Druckgeräterichtlinie zertifizierte Einschraubteile im Portfolio.

Welche Medien können überwacht werden?

Kältemittel, Öl, Fruchtsaft, etc.

Benötige ich unterschiedliche Versionen des Niveauschalters, um verschiedene Medien zu überwachen?

Nein, Sie benötigen keine unterschiedlichen Versionen des Niveauschalters. Sie können Kältemittel und Öl mit demselben Produkt überwachen.
