Premium Schutzrelais repräsentieren die Spitze der Sicherheitstechnologie für Industrieanlagen. Diese hochentwickelten elektronischen Geräte setzen neue Standards in puncto Leistung und Zuverlässigkeit. Ein Premium Schutzrelais ist eine hochmoderne Schutzvorrichtung, die speziell für komplexe industrielle Anwendungen entwickelt wurde.

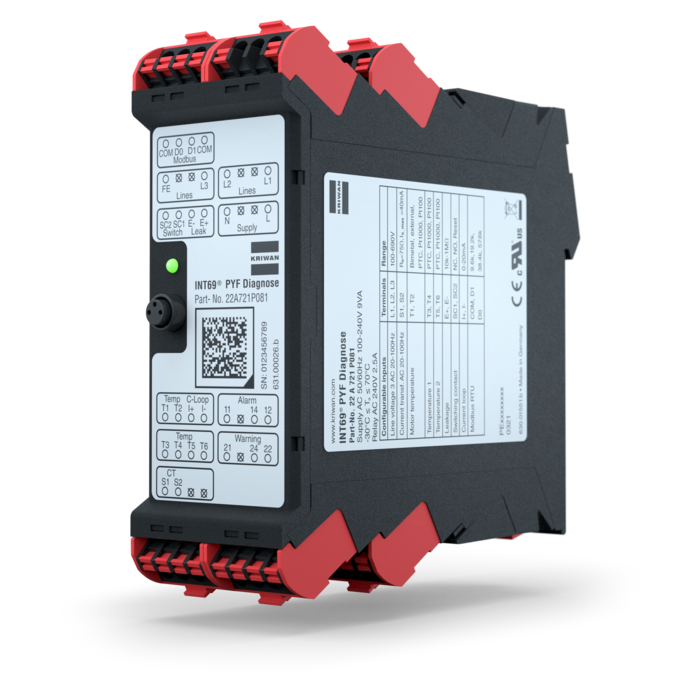

Das PREMIUM Schutzrelais INT69 PYF Diagnose verbindet Pumpe, Schutzfunktion und digitale Welt. Mit Hilfe der integrierten Modbus Schnittstelle ist eine einfache Vernetzung möglich. Das Gerät überwacht die Motortemperatur, die Lagertemperatur, Leckage, Vibration, Spannung und Strom. Die integrierte Leistungsmessung ist für einen Frequenzumrichter geeignet. Für die nötige Betriebssicherheit sorgt je ein Relais für Alarm und Warnung.
| Artikelnummer | Versorgungsspannung |
| 20 A 721 P081 | 24V~/⎓ 50/60 Hz |
| 22 A 721 P081 | 100-240 V~ 50/60 Hz |
Finden Sie alle wichtigen Informationen zu Ihrem Produkt INT69 PYF Diagnose Premium.
Das INT69 PYF Diagnose mit Modbus-Schnittstelle und Leistungsmessung ist ein universelles und vielseitig einsetzbares Schutzrelais. Zur Überwachung von elektrischen Komponenten stehen folgende Ein- und Ausgänge zur Verfügung:
| Klemmen | Ein- und Ausgänge |
| L/L+, N/L- | Versorgungsspannung |
| T1, T2 | Motortemperatur (PTC, Pt100, Pt1000, Bimetall, externer Relaiskontakt) |
| T3, T4 | Temperatur 1 (PTC, Pt100, Pt1000) |
| T5, T6 | Temperatur 2 (PTC, Pt100, Pt1000) |
| E+, E- | Leckage (Widerstandsmessung) |
| SC1, SC2 | Schalteingang (Schwimmerschalter, externer Reset) |
| I+, I- | Analogeingang 0/4-20mA |
| FE | Funktionserde |
| L1, L2, L3 | Phasenüberwachung mit Phasenfolge, Phasenausfall, Phasenasymmetrie, Unter- und Überspannung |
| S1, S2 | Stromwandler INT185 |
| 11, 14, 12 | Relais 1 |
| 21, 24, 22 | Relais 2 |
| COM, D1, D0, COM | RS485, Modbus RTU |
Zusätzlich kann auf cosφ, Wirkleistung, Serviceintervall, Schalthäufigkeit, Kurzschluss und Unterbrechung der Sensoren überwacht werden. Aufgenommene Schein-, Wirk- und Blindleistung werden im Schutzrelais ermittelt, sowie Wirk- und Blindenergie gezählt. Durch Parametrierung sind Schutzfunktionen und Verhalten flexibel auf die Applikation einstellbar.
Das INT69 PYF Diagnose speichert Betriebs- und Störungsdaten in einem nicht flüchtigen Speicher. Diese Daten können ausgelesen und zur Diagnose ausgewertet werden. Parametrierung und Diagnose sind per eingebauten Diagnose Port (DP) mit Hilfe der INTspector App und mit separat erhältlichem Zubehör oder per Modbus RTU möglich. Dieses Schutzrelais wird hauptsächlich zum Schutz von Pumpen und Rührwerken eingesetzt. Für den vollen Funktionsumfang wird zusätzlich der Stromwandler INT185 benötigt.
Versorgungsspannung 22 A 721 P081 20 A 721 P081 |
100-240 V~ 50/60 Hz ± 10 % 9 VA 24 V~/⎓ 50/60 Hz ± 20 % 7 VA |
| Zulässige Umgebungstemperatur TA | -30...+70 °C |
| Zulässige Luftfeuchtigkeit | 0…95 % r.F., nicht kondensierend |
| Maximale Einsatzhöhe | 2000 m |
Temperaturmesskreis Bimetall/ externer Relaiskontakt – Art – Kontakt geeignet für – Max. Leitungslänge |
für einen Öffnerkontakt 24 V ⎓ 20 mA 100 m |
Temperaturmesskreis PTC – Art – R25, ges. – Rauslösen, statisch – Rrückstellen – Kurzschlussüberwachung – Unterbrechungsüberwachung - Breitgestellte Spannung - Motortemperatur - Temperatur 1 - Temperatur 2 – Max. Leitungslänge |
1-9 PTC Sensoren nach DIN VDE V 0898-1-401 in Serie <1,8 kΩ 4,5 kΩ ±20 % 2,75 kΩ ±20 % <20 Ω >20 kΩ
24 V⎓ 5 V⎓ 5 V⎓ 100 m |
Temperaturmesskreis Pt100 – Messbereich – Auflösung – Genauigkeit – Kurzschlussüberwachung – Unterbrechungsüberwachung - Breitgestellte Spannung - Motortemperatur - Temperatur 1 - Temperatur 2 – Max. Leitungslänge |
-50... +300 °C 1 K 5 % vom Ohmwert <20 Ω >400 Ω
24 V⎓ 5 V⎓ 5 V⎓ 100 m |
Temperaturmesskreis Pt1000 – Messbereich – Auflösung – Genauigkeit – Kurzschlussüberwachung – Unterbrechungsüberwachung - Breitgestellte Spannung - Motortemperatur - Temperatur 1 - Temperatur 2 – Max. Leitungslänge |
-50... +300 °C 1 K 5 % vom Ohmwert <20 Ω >2,3 kΩ
24 V⎓ 5 V⎓ 5 V⎓ 100 m |
Leckagemesskreis – Art – Messbereich – Auflösung – Genauigkeit - Bereitgestellte Spannung – Max. Leitungslänge |
Widerstandsmessung zwischen Elektrodenpaar 5 k ... 1,5 MΩ 1 kΩ ±(1 kΩ + 10 % vom MW) ca. 24 V~ 100 m |
Schalteingang – Art – Kontakt geeignet für – Max. Leitungslänge |
für einen potentialfr. Öffner- oder Schließerkontakt (z.B. Reset-Taster) 24 V ⎓ 20 mA 100 m |
Analogeingang – Art – Bereitgestellte Spannung – Messbereich – Auflösung – Genauigkeit – Strombegrenzung – Max. Leitungslänge |
0…20 mA / 4…20 mA Stromsignal 24 V ⎓ +5 % / -25 % 0…20 mA 0,1 mA ±2,5 % vom MW 30 mA, kurzschlussfest 100 m |
Phasenmessung – Betrieb mit FU – Messbereich Phase-Phase – Auflösung – Taktfrequenzbereich – Typ. Arbeitsfrequenz – Genauigkeit Sinusbetrieb – Genauigkeit FU-Betrieb – Max. Leitungslänge |
Geeignet 20-100 Hz~ 60-690 V~ ±10% 1 V 2…16 kHz 8 kHz ±(1 V + 2,5 % vom MW) ±(1 V + 5 % vom MW) 3 m |
Frequenzmessung – Auflösung – Genauigkeit |
1 Hz ±1 Hz |
Strommessung – Art – Bürde – Messbereich mit 02D187 / 02 D 188
– Auflösung – Genauigkeit
- Auflösung – Max. Leitungslänge |
Für einen Stromwandler R=75 Ω, Imax =40 mA 1~ 20-100 Hz 5...100 A / 12,5-250 A 0,5...10 A / 1,25-25 A 0,01 A
±2,5 % vom MW ±5 % vom MW 0,01 A 3 m |
cosφ-Messung – Messbereich – Auflösung |
0…1 0,01 |
Leistungsmessung mit 02 D 187 / 02 D 188 – Messbereich – Auflösung – Genauigkeit bei cosφ > 0,4
|
20-100 Hz~ 120 kVA / 300 kVA 1 VA/W/var
± 5 % ±10 % |
Energiezähler – Messbereich – Auflösung |
Ca. 43 GWh/Gvarh 0,01 kWh/kvarh |
Modbus – Protokoll – Adressbereich – geeignete Kabel – Sicherheit – Spezifikation – Schnittstelle – Baudrate – Parity – Stopp Bit - Funktionscodes
– Abschlusswiderstand |
Modbus RTU (TwoWire) 1…247 Twisted pair, z.B. Kabel LiYCY (TP) 2x2x0,25 mm2 Potentialgetrennt, basisisoliert Application protocol specification V1.1b3 der Modbus-IDA RS485, bidirektional 9,6 k, 19,2 k, 38,4 k oder 57,6 k Even, odd oder keins 1 oder 2 - 0x03 read holding registers - 0x04 read input register - 0x06 write holding registers - 0x43 Device identification Kein interner Abschlusswiderstand. 150 Ohm zwischen D0-D1 erforderlich, s. Lieferumfang |
Schnittstelle - Max. Leistungsmenge | Diagnose Port (DP) 10 m |
Rücksetzen der Verriegelung | - Möglichkeit 1 Netzreset > 5 s - Möglichkeit 2 Externer Reset am Schalteingang > 5 s - Möglichkeit 3 Modbus Reset über integrierte Modbus Schnittstelle des INT69 PYF Diagnose (für den Reset einmalig die Adresse 515 mit dem Wert 1 beschreiben) Nur möglich, wenn kein Fehler mehr vorliegt |
Relais 1, Relais 2 1 Wechselkontakt potentialfrei - Kontakt - Bemessungsdaten (UL/CSA) - Nennlast (ohmisch) - Mechanische Lebensdauer |
Min. 24 V~ / ⎓ 20 mA Max. 240 V~ 2,5 A C300 250 V~ 10 A Ca. 1 Mio. Schaltspiele |
| Schutzart nach EN 60529 | IP20 |
Anschlussart – Allgemein – Modbus |
Zugfederanschluss (PUSH IN) 0,2...2,5 mm2 Schraubklemme 0,2-2,5 mm2 |
| Gehäusematerial | PA 66 GF 30 |
| Befestigung | Schaltschrankgehäuse (Grundraster 45 mm), aufschnappbar auf 35 mm Normschiene nach EN 60715 |
| Abmessungen | Siehe Maße in mm |
Gewicht – 22 A 721 P081 – 20 A 721 P081 |
350 g 350 g |
| Prüfgrundlagen | EN 61000-6-2, EN 61000-6-3 EN 61010-1 Überspannungskategorie III Verschmutzungsgrad 2 |
| Zulassung | UL File Nr. E473026 cURus UL File Nr. E75899 cURus |
Vergleichen Sie unsere Produkte und finden Sie das passende Pumpen Schutzrelais.
| INT69 PYF Diagnose Premium | INT69 YF Diagnose EXTENDED | INT69 YF Diagnose STANDARD | INT69 F Diagnose BASIC | INT69 EXF2 Diagnose BASIC EX | |
| Motortemperatur | PTC, Pt100, Pt1000, Bimetall, externer Relaiskontakt | PTC, Pt100, Pt1000, Bimetall, externer Relaiskontakt | PTC, Pt100, Pt1000, Bimetall, externer Relaiskontakt | PTC, Pt100, Pt1000, Bimetall | - |
| Temperatur 1 | PTC, Pt100, Pt1000 | PTC, Pt100, Pt1000 | PTC, Pt100, Pt1000 | PTC, Pt100, Pt1000, Bimetall | PTC |
| Temperatur 2 | PTC, Pt100, Pt1000 | PTC, Pt100, Pt1000 | PTC, Pt100, Pt1000 | - | Bimetall |
| Leckage 1 | Leitwertmessung | Leitwertmessung | Leitwertmessung | Leitwertmessung | Leitwertmessung |
| Schalteingang | Schwimmerschalter, externer Reset | Schwimmerschalter, externer Reset | Schwimmerschalter, externer Reset | - | - |
| Analogeingang | 0/4 – 20 mA | 0/4 – 20 mA | - | - | - |
| Phasenüberwachung | Phasenfolge, Phasenausfall, Phasenasymmetrie, Über- und Unterspannung, Lauferkennung | Phasenfolge, Phasenausfall, Phasenasymmetrie, Über- und Unterspannung, Lauferkennung | Phasenfolge, Phasenausfall, Phasenasymmetrie, Über- und Unterspannung, Lauferkennung | Lauferkennung | Lauferkennung |
| Messbereich | Phase-Phase: 3~ 20-100 Hz, 60-690 V | Phase-Phase: 3~ 20-100 Hz, 60-690 V | Phase-Phase: 3~ 20-100 Hz, 60-690 V | Phase-Neutralleiter: 20-100 Hz~, 60-277 V Phase-Phase: 20-100 Hz~, 60-480 V | Phase-Neutralleiter: 20-100 Hz~, 60-277 V Phase-Phase: 20-100 Hz~, 60-480 V |
| Stromüberwachung | Stromwandler INT185 | - | - | - | - |
| Leistungsmessung / -überwachung | Schein-, Wirk-, Blindleistung, cos phi, Unterlast, Überlast | - | - | - | - |
| Relais 1 | Alarm, Warnung | Alarm, Warnung | Alarm, Warnung | Temperatur | Temperatur |
| Relais 2 | Alarm, Warnung | Alarm, Warnung | - | Leckage | Leckage |
| Schnittstellen | Diagnose Port (DP) Modbus RTU (RS485) | Diagnose Port (DP) | Diagnose Port (DP) | Diagnose Port (DP) | Diagnose Port (DP) |
| Gehäusebreite | 45mm | 45mm | 45mm | 22,5mm | 22,5mm |
| Resetfunktion | Netzreset / externer Reset / Modbus Reset | Netzreset / externer Reset | Netzreset / externer Reset | Reset-Taster/ externer Reset/ Netzreset | Reset-Taster/ externer Reset/ Netzreset |
Versorgungsspannung 100 – 240 V ~ 50/60 Hz | 22 A 721 P081 | 22 A 701 P081 | 22 A 700 P081 | 22 A 712 P081 | 22 A 713 P081 |
Versorgungsspannung 24 V ~/⎓ 50/60 Hz | 20 A 721 P081 | 20 A 701 P081 | 20 A 700 P081 | 20 A 712 P081 | 20 A 713 P081 |
Sehen Sie sich die Überwachungsmodule, die Auswahlmöglichkeiten und Beispiele zur Nutzung von unserem Pumpen Schutzrelais an.
Überwachungsmodul | Auswahlmöglichkeit | Beispiel der Nutung | |
| 1x | Motortemperatur | PTC, Pt100, Pt1000, Bimetall, Externer Relaiskontakt | Motortemperatursensor, Öffnerkontakt eines externen Schutzrelais |
| 1x | Temperatur 1 | PTC, Pt100, Pt1000 | Lagertemperatur, Wicklungstemperatur, Gleitringdichtung, etc. |
| 1x | Temperatur 2 | PTC, Pt100, Pt1000 | Lagertemperatur, Wicklungstemperatur, Gleitringdichtung, etc. |
| 1x | Leckage 1 | R unterschreiten, R überschreiten | Widerstandsmessung zwischen Leckageelektroden, Widerstandsmessung von Leckageelektrode zu Pumpengehäuse |
| 1x | Schalteingang | Öffner, Schließer, Reset | Schwimmerschalter, Resettaster |
| 1x | Analogeingang | 0 - 20 mA, 4 - 20 mA | 2-Leitersensoren ohne eigene Spannungsversorgung: Schwingungssensor, Drucksensor, etc. |
| 1x | Phasenüberwachung | Phasenfolge, Phasenausfall, Phasenasymmetrie, Unterspannung, Überspannung, Lauferkennung | Messbereich Phase-Phase |
| 1x | Stromüberwachung | Strom überschreiten, Strom unterschreiten | Überlast erkennen (Bsp. Verstopfung einer Pumpe) |
| 1x | Leistungsmessung / -überwachung | Schein-, Wirk-, Blindleistung, cosφ, Unterlast, Überlast | Überlast erkennen (Bsp. Verstopfung einer Pumpe), Unterlast erkennen (Trockenlauf einer Pumpe), Energiezähler |
| 1x | Relais 1 | Alarm, Warnung | Abschaltung oder Warnung bei Über- oder Unterschreiten des Grenzwertes (Bsp. Motortemperatur, Temperatur 1, Temperatur 2, Leckage 1, etc.) |
| 1x | Relais 2 | Alarm, Warnung | Abschaltung oder Warnung bei Über- oder Unterschreiten des Grenzwertes (Bsp. Motortemperatur, Temperatur 1, Temperatur 2, Leckage 1, etc.) |
| 1x | Schnittstellen | Diagnose Port (DP) | Anschluss von USB-Gateway (INT600 DU Gateway) oder Bluetooth Gateway (INT600 DB Gateway) zur Nutzung der INTspector App |
| Modbus RTU (RS485) | Abrufen der Parameter und Integration in die Anlagensteuerung | ||
| 1x | Resetfunktion | Netzreset, externer Reset, Modbus Reset | Zurücksetzen der verriegelten Abschaltung, sobald kein Fehler mehr vorliegt |
Kurzanleitung ab 01.08.2024
Kurzanleitung bis 31.07.2024
3D Daten
Parametertabelle ab 01.08.2024
Parametertabelle bis 31.07.2024
Ausschreibungstext
Anwendungsbeispiel
KRIWAN Pumpenschutzrelais INT69 PYF Diagnose PREMIUM in der Pumpstation
KRIWAN Pumpenschutzrelais sind entscheidend für die Digitalisierung von Pumpen und helfen dabei, die daraus resultierenden Möglichkeiten und Vorteile zu erschließen.
Erfahren Sie mehr zu den Funktionen und Vorteilen unserer smarten Schutzrelais.
Dieses Video wird von YouTube eingebettet. Es gelten die Datenschutzerklärungen von Google (Link)
Premium Schutzrelais bieten eine Vielzahl von Vorteilen, die ihre fortschrittliche Position in der Industrie unterstreichen.
Das Schutzrelais verbindet Pumpe, Schutzfunktion und digitale Welt. Mithilfe der integrierten Modbus (RTU) Schnittstelle ist eine einfache Vernetzung möglich. Das Schutzrelais überwacht Temperaturen (3x Eingänge für PTC, Pt100, Pt1000 oder Bimetall), Leckage (Leitwertmessung), Analogeingang (0/4-20mA), Spannung und Strom. Die Leistungsmessung ist für den Betrieb mit Frequenzumrichtern geeignet. Für die nötige Betriebssicherheit sorgt je ein Relais für Alarm und Warnung.
Sie benötigen ein Endgerät, wie z. B. ein Laptop, Mobiltelefon oder Tablet mit installierter KRIWAN INTspector App und ein KRIWAN USB- oder Bluetooth Gateway, um die Verbindung zwischen INT69 PYF Diagnose und Endgerät aufzubauen.
Zur schnellen und einfachen Statusanzeige und Fehlersuche wird über eine LED an der Gehäusefront der Schutzrelais ein Blinkcode ausgegeben. Dieser besteht aus einer zyklischen Blinksequenz, welche dem Datenblatt entnommen werden kann. Für eine detailliertere Betrachtung steht die KRWIAN INTspector App zur Verfügung. Die Diagnosedaten bieten einen Überblick über das Betriebsverhalten Ihrer Pumpe. Es werden Ereignisse, Betriebszeiten, Schaltzyklen und aktuelle Messwerte angezeigt und helfen bei der detaillierten Analyse vor Ort.
Alle Ereignisse wie Warnungen, Fehler oder Meldungen werden nichtflüchtig in einem internen Speicher abgelegt und sind per INTspector App einsehbar. Der Ereignisspeicher beinhaltet jeweils die 100 letzten Ereignisse mit Uhrzeit und Datum. Die jeweils letzten 10 Ereignisse werden zusätzlich mit erweiterten Daten zu allen Sensoreingängen erfasst. Außerdem gibt es für alle Ereignisse Zähler.
Ströme und Spannungen können im Messbereich 20 - 100 Hz gemessen werden. Damit wird die Wirk-, Blind- und Scheinleistung sowie der Leistungsfaktors cos ϕ im INT69 PYF Diagnose ermittelt und ausgegeben. Zusätzlich sind Zähler für die bezogene Wirk- und Blindenergie im integrierten Speicher des INT69 PYF Diagnose enthalten. So lässt sich der Energieverbrauch transparent darstellen.
Bei dreiphasigen Motoren wird von einer Symmetrie der Motorwicklungen ausgegangen. Die Gesamtleistung setzt sich am Drehstrommotor aus drei Strangleistungen zusammen. Das INT69 PYF Diagnose ermittelt die Leistung im Strang L1 mittels gemessenem Strom, Spannung und Phasenwinkel. Die gesamte Leistung wird anschließend aus dem Verhältnis der gemessenen drei Phasenspannungen und der ermittelten Leistung des Strang L1 ermittelt.
Ja. Hierfür wird ein Messabgriff (siehe auch Schaltbild im Datenblatt) des Außenleiters des Wechselstrommotors an die Klemme L1 des INT69 PYF Diagnose vorgenommen. Weiter ist der Anschluss der FE Klemme wichtig. Anschließend muss in der Parametrierung noch die Betriebsart der Phasenüberwachung auf "Überwachung einer Phase" geändert werden.
Mit dieser Funktion kann ein Hilfskontakt (Öffner) eines weiteren in der Anwendung benötigtes Relais am INT69 PYF Diagnose angeschlossen werden. Somit kann das Schaltverhalten zusätzlich im internen Speicher erfasst und per Modbus in eine übergeordnete Anlagensteuerung integriert werden. Beispielsweise kann dies ein ATEX zertifiziertes Relais für die Motortemperatur sein.
Tauchmotorpumpen und Rührwerke zum Beispiel sind oft vom Hersteller bereits mit Feuchtigkeitselektroden ausgerüstet, welche am INT69 PYF Diagnose an E-, E+ überwacht werden können. Diese haben die Funktion, gegen eindringendes Medium oder Trockenlauf zu überwachen. Hierfür wird der Widerstand (Leitwert) zwischen den zwei Elektroden gemessen. Je nach Anwendung muss die Betriebsart auf Widerstand Überschreiten oder Widerstand Unterschreiten eingestellt werden.
Je nach Anwendung kann ein Schaltkontakt (Öffner, Schließer) an der zu überwachenden Maschine vorhanden sein. Beispielsweise wird bei Tauchmotorpumpen oft ein Schwimmerschalter (Öffner) verwendet, welcher am Schalteingang SC1, SC2 des INT69 PYF Diagnose überwacht werden kann. Weiter kann dieser Eingang auch als externer Resettaster (Schließerkontakt) verwendet werden. In der Parametrierung muss hierfür die betreffende Betriebsart (Öffner, Schließer, Reset) eingestellt werden.
Es bestehen mehrere Möglichkeiten, wie das Trennen der Versorgungsspannung >5s des INT69 PYF Diagnose (Netzreset). Oder per Anschluss eines externen Resettasters (Schließerkontakt) am Schalteingang SC1, SC2. Eine Wiedereinschaltung des Schutzrelelais nach einer verriegelten Abschaltung ist nur nach einem Reset möglich und wenn kein Fehler mehr vorliegt.
Das INT69 PYF Diagnose besitzt ein Alarm- und ein Warn-Relais. Wird ein Fehler bzw. eine Warnung erkannt, fällt das Alarm- bzw. Warn-Relais ab. Je Eingang ist die Parametrierung der Warn-, Soll- und Abschaltwerte, Auslöse- sowie Wiedereinschaltverzögerungen beziehungsweise eine verriegelte Abschaltung möglich. Zusätzlich kann das Warn-Relais in der Parametrierung je Eingang aktiviert oder deaktiviert werden. Das Alarm-Relais ist immer aktiv, sobald ein Eingang aktiv überwacht wird. Die beiden Relais arbeiten nach dem Ruhestromprinzip.
Das INT69 PYF Diagnose bietet eine integrierte Modbus RTU Schnittstelle (RTU). Diese kann für die Kommunikation zur Anlagensteuerung genutzt werden. Ein zusätzliches Modbus Gateway (z. B. INT600 DM Gateway) wird hier nicht zwingend benötigt.
In der Verpackung befindet sich das jeweilige Schutzrelais (je nach Spannungsvariante AC/DC 24V oder AC 100-240V) und die Kurzanleitung. Zusätzlich sind im Lieferumfang noch Abschlusswiderstände für die Modbuskommunikation beigelegt. Der INT185 Stromwandler mit einem Messbereich bis 100A und bis 250A ist nicht im Lieferumfang enthalten und muss separat bestellt werden.
Alle KRIWAN Pumpenschutzrelais werden mit einer Werkseinstellung ausgeliefert. Die vom INT69 PYF Diagnose findet man auf der Produktseite im Downloadbereich als Parameterliste. Die Parametrierung kann bei der Installation und Inbetriebnahme mithilfe der KRIWAN INTspector App individuell auf Ihre Anwendung angepasst werden.
Gerne helfen wir Ihnen bei Fragen weiter. Hierfür nutzen Sie einfach das Kontaktformular auf unserer Homepage und senden uns eine Anfrage. Unser Kundensupport wird sich mit Ihnen in Verbindung setzen.
