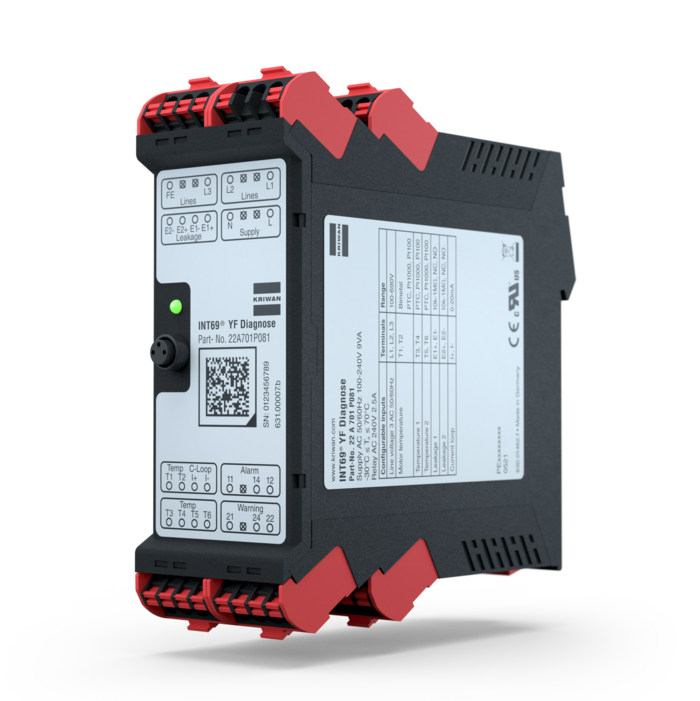

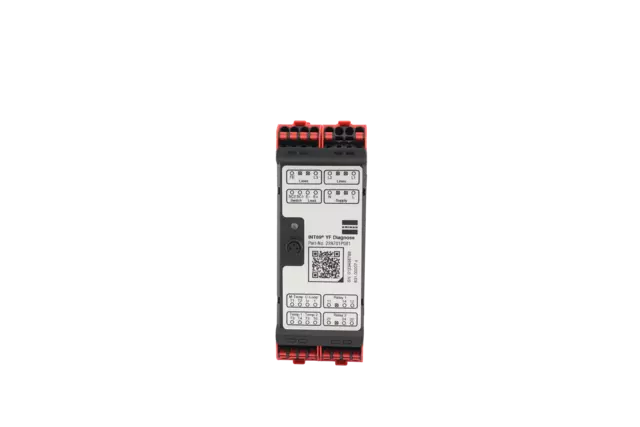

INT69 YF Diagnose EXTENDED

Das solide Allround Schutzrelais mit einer Vielzahl von Sensoreingängen zur Überwachung von Motortemperatur, Lagertemperatur, Leckage, Vibration und Spannung. Das INT69 YF Diagnose EXTENDED unterscheidet sich von der STANDARD Version durch einen zusätzlichen Eingang für Vibrationsmessung und das Warn-Relais. Durch Parametrierung sind Schutzfunktionen und Verhalten flexibel auf die Applikation einstellbar. Die Pumpenschutzrelais eigenen sich insbesondere zur Überwachung von Pumpen, Pumpensysteme und Tauchmotorrührwerken der Wasser- und Abwasserwirtschaft.

Artikelnummer Versorgungsspannung
20 A 701 P081 24 V~/⎓ 50/60 Hz
22 A 701 P081 100-240 V~ 50/60 Hz



Produktinformationen

Finden Sie alle wichtigen Informationen zu Ihrem Produkt.

Das INT69 YF Diagnose ist ein universelles und vielseitig einsetzbares Schutzrelais. Zur Überwachung von elektrischen Komponenten stehen folgende Ein- und Ausgänge zur Verfügung:

Klemmen Ein- und Ausgänge
L/L+, N/L- Versorgungsspannung
T1, T2

Motortemperatur (PTC, Pt100, Pt1000, Bimetall, externer Relaiskontakt)

T3, T4 Temperatur 1 (PTC, Pt100, Pt1000)
T5, T6 Temperatur 2 (PTC, Pt100, Pt1000)
E1+, E1- Leckage 1 (Widerstandsmessung)
SC1, SC2 Schalteingang (Schwimmerschalter, externer Reset)
I+, I- Analogeingang 0/4-20 mA
FE Funktionserde
L1, L2, L3 Phasenüberwachung mit Phasenfolge, Phasenausfall, Phasenasymmetrie, Unter- und Überspannung
11, 14, 12 Relais 1
21, 24, 22 Relais 2

Durch Parametrierung sind Schutzfunktionen und Verhalten flexibel auf die Applikation einstellbar. Das INT69 YF Diagnose speichert Betriebs- und Störungsdaten in einem nichtflüchtigen Speicher. Diese Daten können ausgelesen und zur Diagnose ausgewertet werden. Parametrierung und Diagnose sind per eingebautem Diagnose Port (DP) mit Hilfe der INTspector App und mit separat erhältlichem Zubehör möglich. Dieses Schutzrelais wird hauptsächlich zum Schutz von Pumpen und Rührwerken eingesetzt.



Versorgungsspannung

22 A 701 P081

20 A 701 P081



100-240 V ~ 50/60 Hz ±10 % 9 VA

24 V ~/⎓ 50/60 Hz ±20 % 7 VA

Zul. Umgebungstemperatur Ta -30 °C ≤ Ta ≤ +70°C
Zul. Luftfeuchtigkeit 0-95 % r.F., nicht kondensierend
Maximale Einsatzhöhe 2000 m

Temperaturmesskreis Bimetall / externer Relaiskontakt

– Art

– Kontakt geeignet für

– Max. Leitungslänge



für einen Öffnerkontakt

24 V ⎓ 20 mA

30 m

Temperaturmesskreis PTC

– Art

– R25, gesamt

– Rauslösen, statisch

– Rrückstellen

– Kurzschlussüberwachung

– Unterbrechungsüberwachung

– Bereitgestellte Spannung

    – Motortemperatur

    – Temperatur 1

    – Temperatur 2

– Max. Leitungslänge



1-9 PTC Sensoren nach DIN VDE V 0898-1-401 in Serie

<1,8 kΩ

4,5 kΩ ±20 %

2,75 kΩ ±20 %

<20 Ω

>20 kΩ



24 V ⎓

5 V ⎓

5 V ⎓

100 m

Temperaturmesskreis Pt100

– Messbereich

– Auflösung

– Genauigkeit

– Kurzschlussüberwachung

– Unterbrechungsüberwachung

– Bereitgestellte Spannung

    – Motortemperatur

    – Temperatur 1

    – Temperatur 2

– Max. Leitungslänge



- 50…+300 °C

1 K

5 % vom Ohmwert

<20 Ω

>400 Ω



24 V ⎓

5 V ⎓

5 V ⎓

100 m

Temperaturmesskreis Pt1000

– Messbereich

– Auflösung

– Genauigkeit

– Kurzschlussüberwachung

– Unterbrechungsüberwachung

– Bereitgestellte Spannung

    – Motortemperatur

    – Temperatur 1

    – Temperatur 2

– Max. Leitungslänge



- 50…+300 °C

1 K

5 % vom Ohmwert

<20 Ω

>2,3 kΩ



24 V ⎓

5 V ⎓

5 V ⎓

100 m

Leckagemesskreis

– Art

– Messbereich

– Auflösung

– Genauigkeit

– Bereitgestellte Spannung

– Max. Leitungslänge



Widerstandsmessung zwischen Elektrodenpaar

5 kΩ – 1,5 MΩ

1 kΩ

±(1 kΩ + 10 % vom MW)

Ca. 24 V ~

100 m

Schalteingang

– Art

– Kontakt geeignet für

– Max. Leitungslänge



für einen potentialfr. Öffner- oder Schließerkontakt (z.B. Reset-Taster)

24 V ⎓ 20 mA

100 m

Analogeingang

– Art

– Bereitgestellte Spannung

– Messbereich

– Auflösung

– Genauigkeit

– Strombegrenzung

– Max. Länge Anschlussleitung



0…20 mA / 4…20 mA Stromsignal

24 V ⎓ +5 % / -25 %

0...20 mA

0,1 mA

±(2,5 % vom MW)

30 mA, kurzschlussfest

100 m

Phasenmessung

- Betrieb mit FU

- Messbereich Phase-Phase

- Auflösung

- Taktfrequenzbereich

- Typ. Taktfrequenz

- Genauigkeit Sinusbtrieb

- Genauigkeit FU-Betrieb

- Max. Leitungslänge



geeignet

20-100 Hz~ 60-690 V~ ±10 %

1 V

2-16 kHz

8 kHz

±(1 V +2,5 % vom MW)

±(1 V + 5 % vom MW)

3 m

Schnittstelle

- Max. Leitungslänge

Diagnose Port (DP)

10 m

Rücksetzen der Verriegelung oder der Wiedereinschaltverzögerung



- Möglichkeit 1 Netzreset > 5 s

- Möglichkeit 2 Externer Reset am Schalteingang > 5 s

Nur möglich, wenn kein Fehler mehr vorliegt

Relais 1, Relais 2

– Kontakt

- Bemessungsdaten (UL/CSA)

- Nennlast (ohmisch)

– Mechanische Lebensdauer



240 V ~, 2,5 A C300 Min. 24 V ~/⎓ 20 mA

Max. 240 V~ 2,5 A C300

250 V~ 10 A

Ca. 1 Mio. Schaltspiele

Schutzart nach EN 60529 IP20

Anschlussart

– Allgemein



Zugfederanschluss (Push-in) 0,2-2,5 mm2

Gehäusematerial PA 66 GF 30
Befestigung Schaltschrankgehäuse (Grundraster 45 mm), aufschnappbar auf 35 mm Normschiene nach EN 60715
Abmessungen Siehe Maße in mm

Gewicht

– 22 A 701 P081

– 20 A 701 P081



Ca. 300 g

Ca. 300 g

Prüfgrundlagen

EN 61000-6-2, EN 61000-6-3, EN 61010-1

Überspannungskategorie III

Verschmutzungsgrad 2

Zulassung UL File Nr. E473026 cURus



Vergleichen Sie unsere Produkte und finden Sie das passende Pumpen Schutzrelais.

  INT69 PYF Diagnose Premium INT69 YF Diagnose EXTENDED INT69 YF Diagnose STANDARD INT69 F Diagnose BASIC INT69 EXF2 Diagnose BASIC EX
Motortemperatur PTC, Pt100, Pt1000, Bimetall, externer Relaiskontakt PTC, Pt100, Pt1000, Bimetall, externer Relaiskontakt PTC, Pt100, Pt1000, Bimetall, externer Relaiskontakt PTC, Pt100, Pt1000, Bimetall -
Temperatur 1 PTC, Pt100, Pt1000 PTC, Pt100, Pt1000 PTC, Pt100, Pt1000 PTC, Pt100, Pt1000, Bimetall PTC
Temperatur 2 PTC, Pt100, Pt1000 PTC, Pt100, Pt1000 PTC, Pt100, Pt1000 - Bimetall
Leckage 1 Leitwertmessung Leitwertmessung Leitwertmessung Leitwertmessung Leitwertmessung
Schalteingang Schwimmerschalter, externer Reset Schwimmerschalter, externer Reset Schwimmerschalter, externer Reset - -
Analogeingang 0/4 – 20 mA 0/4 – 20 mA - - -
Phasenüberwachung Phasenfolge, Phasenausfall, Phasenasymmetrie, Über- und Unterspannung, Lauferkennung Phasenfolge, Phasenausfall, Phasenasymmetrie, Über- und Unterspannung, Lauferkennung Phasenfolge, Phasenausfall, Phasenasymmetrie, Über- und Unterspannung, Lauferkennung Lauferkennung Lauferkennung
Messbereich

Phase-Phase:

3~ 20-100 Hz, 60-690 V

Phase-Phase:

3~ 20-100 Hz, 60-690 V

Phase-Phase:

3~ 20-100 Hz, 60-690 V

Phase-Neutralleiter:

20-100 Hz~, 60-277 V

Phase-Phase:

20-100 Hz~, 60-480 V

Phase-Neutralleiter:

20-100 Hz~, 60-277 V

Phase-Phase:

20-100 Hz~, 60-480 V

Stromüberwachung Stromwandler INT185 - - - -
Leistungsmessung / -überwachung Schein-, Wirk-, Blindleistung, cos phi, Überlast, Unterlast - - - -
Relais 1 Alarm, Warnung Alarm, Warnung Alarm, Warnung Temperatur Temperatur
Relais 2 Alarm, Warnung Warnung, Warnung - Leckage Leckage
Schnittstellen Diagnose Port (DP)
Modbus RTU (RS485)
Diagnose Port (DP) Diagnose Port (DP) Diagnose Port (DP) Diagnose Port (DP)
Gehäusebreite 45mm 45mm 45mm 22,5mm 22,5mm
Resetfunktion Netzreset / externer Reset / Modbus Reset Netzreset / externer Reset Netzreset / externer Reset Reset-Taster/ externer Reset/ Netzreset Reset-Taster/ externer Reset/ Netzreset

Versorgungsspannung

100 – 240 V ~ 50/60 Hz

22 A 721 P081 22 A  701 P081 22 A 700 P081 22 A 712 P081 22 A 713 P081

Versorgungsspannung

24 V ~/⎓ 50/60 Hz

20 A 721 P081 20 A 701 P081 20 A 700 P081 20 A 712 P081 20 A 713 P081

Sehen Sie sich die Überwachungsmodule, die Auswahlmöglichkeiten und Beispiele zur Nutzung von unserem Pumpen Schutzrelais an.



Überwachungsmodul Auswahlmöglichkeit Beispiel der Nutung
1x Motortemperatur PTC, Pt100, Pt1000, Bimetall, externer Relaiskontakt Motortemperatursensor
1x Temperatur 1 PTC, Pt100, Pt1000 Lagertemperatur, Wicklungstemperatur, Gleitringdichtung, etc.
1x Temperatur 2 PTC, Pt100, Pt1000 Lagertemperatur, Wicklungstemperatur, Gleitringdichtung, etc.
1x Leckage 1 R unterschreiten, R überschreiten Widerstandsmessung zwischen Leckageelektroden, Widerstandsmessung von Leckageelektrode zu Pumpengehäuse
1x Schalteingang Schalteingang NO, Schalteingang NC, Reset Schwimmerschalter, Resettaster
1x Analogeingang 0 - 20 mA, 4 - 20 mA 2-Leitersensoren ohne eigene Spannungsversorgung: Schwingungssensor, Drucksensor
1x Phasenüberwachung Phasenfolge, Phasenausfall, Phasenasymmetrie, Unterspannung, Überspannung, Lauferkennung Messbereich Phase-Phase
1x Relais 1 Alarm, Warnung Abschaltung oder Warnung bei Über- oder Unterschreiten des Grenzwertes (Bsp. Motortemperatur, Temperatur 1, Temperatur 2, Leckage 1, etc.)
1x Relais 2 Alarm, Warnung Abschaltung oder Warnung bei Über- oder Unterschreiten des Grenzwertes (Bsp. Motortemperatur, Temperatur 1, Temperatur 2, Leckage 1, etc.)
1x Schnittstellen Diagnose Port (DP)

Anschluss von USB-Gateway (INT600 DU Gateway) oder Bluetooth Gateway (INT600 DB Gateway) zur Nutzung der INTspector App,

Anschluss von Modbus Gateway (INT600 DM Gateway) zum Abrufen der Parameter und zur Integration in die Anlagensteuerung

1x Resetfunktion Netzreset, externer Reset Zurücksetzen der verriegelten Abschaltung, sobald kein Fehler mehr vorliegt

Bedienungsanleitung bis 28.02.2022

Kurzanleitung ab 01.08.2024

Kurzanleitung bis 31.07.2024

Die häufigsten Fragen zum INT69 YF Diagnose EXTENDED

Welche Funktionen bietet das INT69 YF Diagnose Standard?

Das Schutzrelais überwacht Temperaturen (3x Eingänge für PTC, Pt100, Pt1000 oder Bimetall), Leckage (2x Eingänge für Leitwertmessung oder Schalteingang) und Spannung. Für die nötige Betriebssicherheit sorgt ein Alarm Relais.

Welche Funktionen bietet das INT69 YF Diagnose Extended?

Das INT69® YF Diagnose EXTENDED unterscheidet sich von der STANDARD Version durch einen zusätzlichen Analogeingang (0/4-20mA) und ein zweites Relais für Warnungen.

Was benötige ich um zu parametrieren und die Diagnosedaten auszulesen?

Sie benötigen ein Endgerät, wie z. B. ein Laptop, Mobiltelefon oder Tablet mit installierter KRIWAN INTspector App und ein KRIWAN USB- oder Bluetooth Gateway, um die Verbindung zwischen INT69 YF Diagnose und Endgerät aufzubauen.

Wie erkennt man den aktuellen Status (Betriebszustand)?

Zur schnellen und einfachen Statusanzeige und Fehlersuche wird über eine LED an der Gehäusefront der Schutzrelais ein Blinkcode ausgegeben. Dieser besteht aus einer zyklischen Blinksequenz, welche dem Datenblatt entnommen werden kann. Für eine detailliertere Betrachtung steht die KRWIAN INTspector App zur Verfügung. Die Diagnosedaten bieten einen Überblick über das Betriebsverhalten Ihrer Pumpe. Es werden Ereignisse, Betriebszeiten, Schaltzyklen und aktuelle Messwerte angezeigt und helfen bei der detaillierten Analyse vor Ort.

Welche Daten werden wie lange im Schutzrelais gespeichert?

Alle Ereignisse wie Warnungen, Fehler oder Meldungen werden nichtflüchtig in einem internen Speicher abgelegt und sind per INTspector App einsehbar. Der Ereignisspeicher beinhaltet jeweils die 20 letzten Ereignisse mit Uhrzeit und Datum. Außerdem gibt es für alle Ereignisse Zähler.

Kann man auch Wechselstrommotoren (einphasig) überwachen?

Nein, das INT69 YF Diagnose ist für die Überwachung von Drehstrommotoren ausgelegt.

Für was wird der Leckageeingang genutzt?

Tauchmotorpumpen und Rührwerke zum Beispiel sind oft vom Hersteller bereits mit Feuchtigkeitselektroden ausgerüstet, welche am INT69 YF Diagnose an E+, E- überwacht werden können. Diese haben die Funktion, gegen eindringendes Medium oder Trockenlauf zu überwachen. Hierfür wird der Widerstand (Leitwert) zwischen den zwei Elektroden gemessen. Je nach Anwendung muss die Betriebsart auf Widerstand Überschreiten oder Widerstand Unterschreiten eingestellt werden.

Welche Möglichkeit besteht um ein Reset durchzführen?

Ein Reset kann durch das Trennen der Versorgungsspannung  >5s des INT69 YF Diagnose (Netzreset) durchgeführt werden. Eine Wiedereinschaltung des Schutzrelelais nach einer verriegelten Abschaltung ist nur nach einem Reset möglich und wenn kein Fehler mehr vorliegt.

Welche Funktionen haben die Relais des INT69 YF Diagnose?

Das INT69 YF Diagnose besitzt ein Alarm- und ein Warn-Relais. Wird ein Fehler bzw. eine Warnung erkannt, fällt das Alarm- bzw. Warn-Relais ab. Je Eingang ist die Parametrierung der Warn-, Soll- und Abschaltwerte, Auslöse- sowie Wiedereinschaltverzögerungen beziehungsweise eine verriegelte Abschaltung möglich. Beide Relais sind immer aktiv, sobald ein Eingang aktiv überwacht wird. Die beiden Relais arbeiten nach dem Ruhestromprinzip.

Wie wird das KRIWAN Schutzrelais in die übergeordnete Anlagensteuerung eingebunden?

Um das KRIWAN Schutzrelais in Ihre Anlagensteuerung zu integrieren, benötigen Sie ein INT600 DM Gateway, das die Betriebsdaten der Pumpe in ein Modbus-Protokoll (Modbus RTU) konvertiert.

Was befindet sich im Lieferumfang?

In der Verpackung befindet sich das jeweilige Schutzrelais (je nach Spannungsvariante AC/DC 24V oder AC 100-240V) und die Kurzanleitung.

Welche Werkseinstellung (Default) hat das KRIWAN Schutzrelais?

Alle KRIWAN Pumpenschutzrelais werden mit einer Werkseinstellung ausgeliefert. Die vom INT69 YF Diagnose findet man auf der Produktseite im Downloadbereich als Parameterliste. Die Parametrierung kann bei der Installation und Inbetriebnahme mithilfe der KRIWAN INTspector App individuell auf Ihre Anwendung angepasst werden.

An wen kann ich mich bei Fragen wenden?

Gerne helfen wir Ihnen bei Fragen weiter. Hierfür nutzen Sie einfach das Kontaktformular auf unserer Homepage und senden uns eine Anfrage. Unser Kundensupport wird sich mit Ihnen in Verbindung setzen.
