Wasser- und Abwasserindustrie

KRIWAN Schutzrelais für die Wasser- und Abwasserindustrie

Die Anforderungen an die Wasser- und Abwasserindustrie steigen stetig. Eine umfangreiche Überwachung der Hebe- und Förderanlagen ist unerlässlich für die Prozesssicherheit. Die KRIWAN Schutzrelais für Pumpen unterstützen Ihr Anlagensystem bei der Erfassung betriebsrelevanter Daten und deren Integration in die übergerordnete Anlagensteuerung.

Die individuelle Parametrierung der KRIWAN Schutzrelais für Pumpen ermöglicht den Einsatz für verschiedene Anwendungsbereiche der Wasser- und Abwasserindustrie. Dabei kann das Sortiment der KRIWAN Schutzrelais die unterschiedlichen Anforderungen an Schutz- und Überwachungstechnik für Ihre Pumpen abdecken.

Zur Broschüre

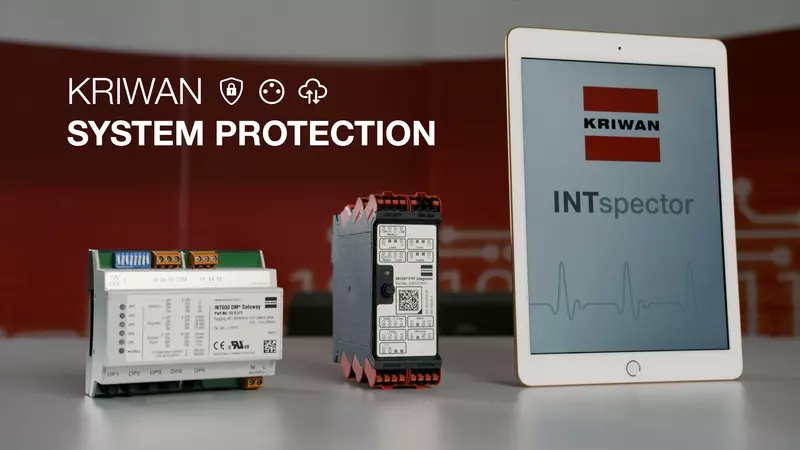

Werfen Sie einen Blick in die Zukunft der Schutzrelais!

Dieses Video wird von YouTube eingebettet. Es gelten die Datenschutzerklärungen von Google (Link)

Unsere Lösung: Smarte Schutzrelais für Pumpen

KRIWAN Schutzrelais bieten eine zuverlässige und benutzerfreundliche Systemlösung zum Schutz und zur Überwachung von Pumpen, Pumpensystemen und Tauchmotorrührwerken der Wasser- und Abwasserwirtschaft. Ein interner Speicher erfasst Messwerte und Betriebsdaten der Pumpe. Diese sind per digitaler Schnittstelle jederzeit vor Ort mit der INTspector App oder weltweit durch Integration in die übergeordnete Anlagensteuerung abrufbar.

Zur INTspector App

KRIWAN INTspector App

Die KRIWAN INTspector App ermöglicht eine schnelle und zielführende Fehler- und Zustandsdiagnose vor Ort. Über ein Gateway (Bluetooth Gateway oder USB Gateway) verbinden Sie das KRIWAN Schutzrelais mit der App und können so auf alle wichtigen Betriebsdaten Ihrer Pumpe zugreifen und eine Parametrierung der Sensoreingänge vornehmen.

Dabei haben Sie die Möglichkeit folgende Funktionen zu nutzen:

  • Diagnosedaten
  • PDF Report
  • Datenblätter
  • Eingabe Blinkcode
  • Parameter ändern
  • Ordner senden

Parameter ändern

Im Parametriermodus  können Sie das Schutzrelais perfekt auf Ihre Applikation einstellen. Folgende Parameter können Sie individuelle anpassen:

  • Schalthäufigkeit
  • Wiedereinschaltverzögerung
  • Motortemperatur
  • Temperatur
  • Leckage
  • Phasenüberwachung
  • Analogeingang
  • Serviceintervall
  • Unter- und Überspannungsüberwachung

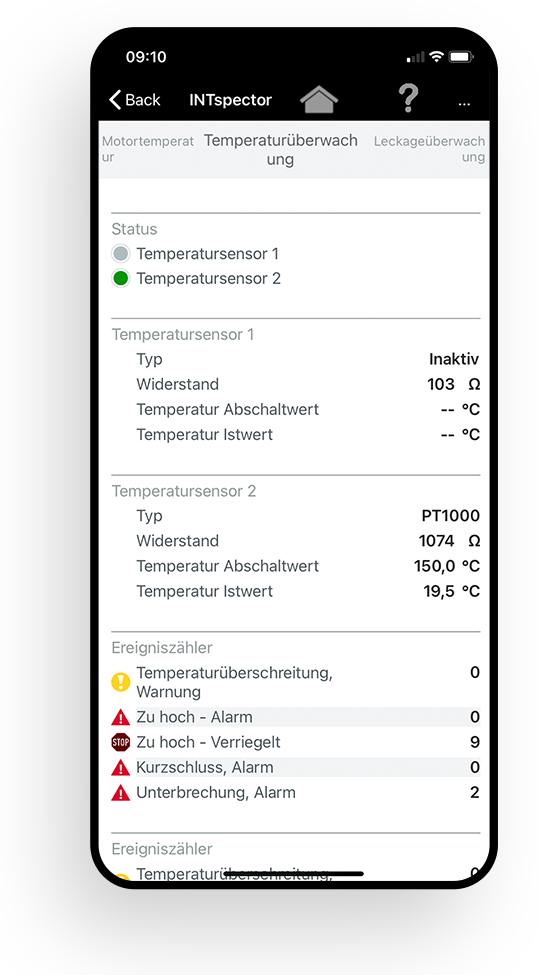

Diagnosedaten

Die Funktion Diagnosedaten bietet einen Überblick über das Betriebsverhalten Ihrer Pumpe. In einem internen Speicher werden Ereignisse, Betriebszeiten, Schaltzyklen und aktuelle Messwerte abgelegt und helfen bei der detallierten Analyse vor Ort.

Sie erhalten damit detallierte Informationen zu

  • Motorstatus
  • Motortemperatur
  • Leckageüberwachung
  • Versorgungsspannung
  • Betriebszeiten

Des weiteren können Sie den Ereignisspeicher abrufen und eine Live Diagnose ausführen.

Live Diagnose

Mit Hilfe der Live Diagnose können alle gemessenen Sensordaten in Echtzeit verfolgt und über einen längeren Zeitraum aufgezeichnet werden. Diese Funktion unterstützt Sie bei der detallierten Fehleranalyse vor Ort und ermöglicht Ihnen den akteullen Zustand Ihrer Pumpe genauer einschätzen zu können.

Folgende Sensorsignale können dabei unter anderem live abgerufen werden:

  • Motortemperatur
  • Temperatur
  • Leckage
  • Analogeingang

Kontinuierliche Überwachung

Für den Betreiber ist es wichtig, dass die Pumpe reibungslos läuft. Schäden und Ausfälle werden vermieden, indem frühzeitig Informationen über den Zustand der Pumpe vorliegen und Gegenmaßnahmen eingeleitet werden. Mit der Komplettlösung von KRIWAN aus Schutzrelais, Modbus Gateway zur Vernetzung und der INTspector App für die Parametrierung wird der Zustand der Pumpe kontinuierlich überwacht und automatisch abgeschaltet, bevor es zu Schäden oder Ausfällen kommt. Dies ermöglicht einen verlässlichen und effizienten Anlagenbetrieb.

Warum ein KRIWAN Schutzrelais für Pumpen?

KRIWAN bietet eine Komplettlösung vom Schutzrelais, über das Gateway zur Vernetzung bis hin zur INTspector App für die Parametrierung: leicht zu implementieren, flexibel und skalierbar. Die KRIWAN Schutzrelais für die Wasser- und Abwasserindustrie sammeln und speichern die Betriebsdaten Ihrer Pumpe und ermöglichen einen verlässlichen und effizienten Anlagenbetrieb. Steigern Sie gemeinsam mit uns die Effizienz und die Lebensdauer Ihrer Maschinen und Anlagen!

Für jede Pumpe das passende Schutzrelais



INT69® PYF Diagnose PREMIUM

INT69® YF Diagnose EXTENDED

INT69® YF Diagnose STANDARD

INT69® F Diagnose BASIC

INT69® EXF2 Diagnose BASIC EX

Motortemperatur Die Motortemperatur wird mit unterschiedlichen Sensoren oder einem Bimetall überwacht. PTC, Pt100, Pt1000, Bimetall PTC, Pt100, Pt1000, Bimetall PTC, Pt100, Pt1000, Bimetall PTC, Pt100, Pt1000, Bimetall -

Temperatur 1 Die Temperatur (z. B. Lagertemperatur) wird mit unterschiedlichen Sensoren überwacht.

PTC, Pt100, Pt1000 PTC, Pt100, Pt1000 PTC, Pt100, Pt1000 PTC, Pt100, Pt1000, Bimetall PTC
Temperatur 2 Die Temperatur (z. B. Lagertemperatur) wird mit unterschiedlichen Sensoren überwacht. PTC, Pt100, Pt1000 PTC, Pt100, Pt1000 PTC, Pt100, Pt1000 - Bimetall
Leckage 1 Die Leckage wird über den gemessenen Widerstand überwacht. Bei Unterschreiten oder Überschreiten eines parametrierten Grenzwertes wird die Pumpe automatisch abgeschaltet.
Die Leckage kann auch mittels Schalteingang überwacht werden. Bei Pumpen ist dies in der Regel ein Schwimmerschalter, der als Öffner oder Schließer fungiert.
Leitwertmessung Leitwertmessung, Schalteingang Leitwertmessung, Schalteingang Leitwertmessung Leitwertmessung
Leckage 2 Die Leckage wird über den gemessenen Widerstand überwacht. Bei Unterschreiten oder Überschreiten eines parametrierten Grenzwertes wird die Pumpe automatisch abgeschaltet.
Die Leckage kann auch mittels Schalteingang überwacht werden. Bei Pumpen ist dies in der Regel ein Schwimmerschalter, der als Öffner oder Schließer fungiert.
Schalteingang Leitwertmessung, Schalteingang Leitwertmessung, Schalteingang - -
Analogeingang Über den Analogeingang kann ein beliebiges 4-20mA Signal eines externen Sensors eingelesen werden. Bei Unterschreiten oder Überschreiten eines einstellbaren Schaltpunktes wird die Pumpe automatisch abgeschaltet. 0/4 – 20 mA 0/4 – 20 mA - - -
Phasen-überwachung Die Phasenüberwachung beinhaltet die Überwachungsfunktionen Phasenfolge, Phasenausfall, Phasenasymmetrie, Überspannung und Unterspannung. Phasenfolge, Phasenausfall, Phasenasymmetrie, Über- und Unterspannung, Lauferkennung Phasenfolge, Phasenausfall, Phasenasymmetrie, Über- und Unterspannung, Lauferkennung Phasenfolge, Phasenausfall, Phasenasymmetrie, Über- und Unterspannung, Lauferkennung Lauferkennung Lauferkennung
Messbereich Messbereich für die Phasenüberwachung bzw. Lauferkennung

Phase-Phase:

3 AC 20 – 100 Hz, 100 – 690 V

Phase-Phase:

3 AC 50 / 60 Hz, 100 – 690 V

Phase-Phase:

3 AC 50 / 60 Hz, 100 – 690 V

Phase-Neutralleiter:

AC 20 – 100 Hz, 60 – 277 V

Phase-Phase:

AC 20 – 100 Hz, 60 – 480 V

Phase-Neutralleiter:

AC 20 – 100 Hz, 60 – 277 V

Phase-Phase:

AC 20 – 100 Hz, 60 – 480 V

Stromüberwachung Bei angeschlossenem Stromwandler wird der Storm der Phase L1 auf Über- oder Unterstrom überwacht. Bei Erreichen der eingestellten Grenzen schaltet das Warn- bzw. Alarm Relais ab. Stromwandler INT185 - - - -
Leistungsmessung Bei angeschlossenen Phasen und Stromwandler werden umgesetzte Wirk-, Blind- und Scheinleistung angezeigt. Die cosφ Überwachung kann auf Über- oder Unterschreiten eingestellt werden und bei Erreichen der einstellbaren Grenzen schaltet das Warn- bzw. Alarm Relais ab. Schein-, Wirk-, Blindleistung, cos φ - - - -
Relais 1 Relais 1 ist ein Alarm-Relais oder ein Temperatur Relais, das im Fehlerfall die Pumpe bzw. den Motor abschaltet. Alarm Alarm Alarm Temperatur Temperatur
Relais 2 Relais 2 ist ein Warn-Relais oder ein Leckage Relais, das Warnungen ausgibt. Warnung Warnung - Leckage Leckage
Schnittstellen Als Schnittstellen stehen der Diagnose Port (DP) und Modbus RTU (RS485) zur Verfügung. Der Diagnose Port dient zur Ausgabe der Diagnosedaten und zur Parametrierung des Schutzrelaiss. Über die Modbus RTU Schnittstelle wird das Schutzrelais in die Anlagensteuerung integriert.

Diagnose Port (DP)

Modbus RTU (RS485)

Diagnose Port (DP) Diagnose Port (DP) Diagnose Port (DP) Diagnose Port (DP)
Gehäusebreite 45 mm 45 mm 45 mm 22,5 mm 22,5 mm
Resetfunktion Die Resetfunktion ist für das Rücksetzen der verriegelten Abschaltung oder der Wiedereinschaltverzögerung. Ein Reset kann durch einen Netzreset, durch den Resettaster am Gehäuse des Schutzrelais oder durch einen externen Reset durchgeführt werden.

Netz-Reset / externer Reset

Netz-Reset Netz-Reset Reset-Taster / externer Reset / Netz-Reset Reset-Taster / externer Reset / Netz-Reset

Die häufigsten Fragen zu unseren Schutzrelais für Pumpen

Was unterscheidet KRIWAN Pumpenschutzrelais von marktüblichen Standardlösungen (Relais)?

KRIWAN Schutzrelais bieten eine zuverlässige, benutzerfreundliche und digitale Lösung zum Schutz und zur Überwachung von Pumpen, Pumpensystemen und Tauchmotorrührwerken. Ein interner Speicher erfasst Messwerte und Betriebsdaten der angeschlossenen Sensoren. Diese sind per digitaler Schnittstelle jederzeit vor Ort mit der KRIWAN INTspector App oder weltweit durch Integration in die übergeordnete Anlagensteuerung abrufbar. Die Vielzahl der Ein- und Ausgänge lassen sich individuell für jeden Einsatz parametrieren. Zum Beispiel lassen sich die Temperatureingänge zwischen PTC, Pt100, Pt1000 und Bimetall auswählen. Wird ein Eingang nicht genutzt, so wird dieser auf deaktiviert parametriert.

Welche Varianten von KRIWAN Schutzrelais gibt es für die Wasser- und Abwasserindustrie?

Für die Wasser- und Abwasserindustrie bietet KRIWAN die Schutzrelais Premium, Extended, Standard, Basic und Basic Ex mit jeweils 2 unterscheidlichen Spannungsversorgungen (AC/DC 24V und AC 100-240V). Die Varianten unterscheiden sich in Funktionsumfang (siehe Produktübersicht).

Welche Werkseinstellung (Default) haben die KRIWAN Pumpenschutzrelais?

Alle KRIWAN Pumpenschutzrelais werden mit einer Werkseinstellung ausgeliefert. Diese findet man auf der jeweilgen Produktseite im Downloadbereich als Parameterliste. Die Parametrierung kann bei der Installation und Inberiebnahme mit Hilfe der KRIWAN INTspector App individuell auf Ihre Anwendung angepasst werden.

Was benötige ich um das KRIWAN Schutzrelais zu parametrieren und die Diagnosedaten auszulesen?

Sie benötigen ein Laptop, Mobiltelefon oder Tablet mit installierter KRIWAN INTSpector App und ein KRIWAN USB- oder Bluetooth Gateway um die Verbindung zwischen Schutzrelais und Endgerät aufzubauen.

Was befindet sich im Lieferumfang der KRIWAN Schutzrelais für Pumpen?

In der Verpackung befindet sich das jeweilige Schutzrelais und die Kurzanleitung mit  Sicherheitshinweise, Anschlussschaltbild und Hinweisen zu weiteren Dokumeneten. Bei den Produkten INT69 PYF Diagnose und INT69 EXF2 Diagnose werden im Lieferumfang zusätzlich noch Abschlusswiederstände beigelegt.

Wie erkennt man den aktuellen Status (Betriebszustand) des KRIWAN Schutzrelais?

Zur schnellen und einfachen Statusanzeige und Fehlersuche wird über eine LED an der Gehäusefront der Schutzrelais ein Blinkcode ausgegeben. Dieser besteht aus einer zyklischen Blinksequenz welche dem Datenblatt entnommen werden kann.
Für eine detailiertere Betrachtung steht die KRWIAN INTspector App zur Verfügung. Die Diagnosedaten bieten einen Überblick über das Betriebsverhalten Ihrer Pumpe. Es werden Ereignisse, Betriebszeiten, Schaltzyklen und aktuelle Messwerte angezeigt und helfen bei der detaillierten Analyse vor Ort.

Wie binde ich die KRIWAN Schutzrelais in die übergeordnete Anlagensteuerung ein?

Um die KRIWAN Schutzrelais in Ihre Anlagensteuerung zu integrieren, benötigen Sie ein INT600 DM Gateway, das die Betriebsdaten der Pumpe in ein Modbus-Protokoll (Modbus RTU) konvertiert. Die Modbus RTU Schnittstelle für die direkte Verbindung zur Anlagensteuerung ist bereits im INT69® PYF PREMIUM integriert. Ein zusätzliches Modbus Gateway wird hier nicht zwingend benötigt.

Bietet KRIWAN neben den Schutzrelais auch die zugehörige Sensorik an?

Sensoren werden in der Regel schon von den Herstellern der Motoren, Pumpen, Anlagen etc. verbaut. Die vorhanden Sensoren können am KRIWAN Pumpenschutzrelais angeschlossen werden.

An wen kann ich mich bei Fragen oder Problemen mit der KRIWAN INTspector App wenden?

Gerne helfen wir Ihnen bei Fragen und Problemen rund um die INTspector App weiter. Sie können über die KRIWAN INTspector App eine Supportanfrage stellen. Außerdem haben Sie die Möglichkeit über unser Kontaktformular eine Anfrage an uns zu senden. Wählen Sie dazu bitte unter Betreff "INTspector App" aus. Unser Kundensupport wird Ihre Anfrage prüfen und sich mit Ihnen in Verbindung setzen.
