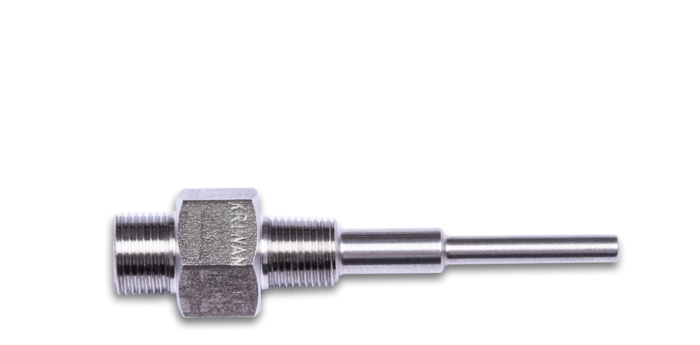

Einschraubsensoren

Einschraubsensoren werden zum Schutz elektrischer Maschinen gegen thermische Überlastung eingesetzt. KRIWAN Einschraubsensoren mit gleichen oder unterschiedlichen Nennansprechtemperaturen können auch in Serie geschaltet werden. Dadurch ist es möglich, unterschiedliche Grenztemperaturen kostengünstig zu überwachen. Die KRIWAN Einschraubsensoren zeichnen sich durch eine sehr steile R/T Kennlinie aus. Die konstruktive Ausführung ist dabei auf eine geringe thermische Trägheit optimiert.

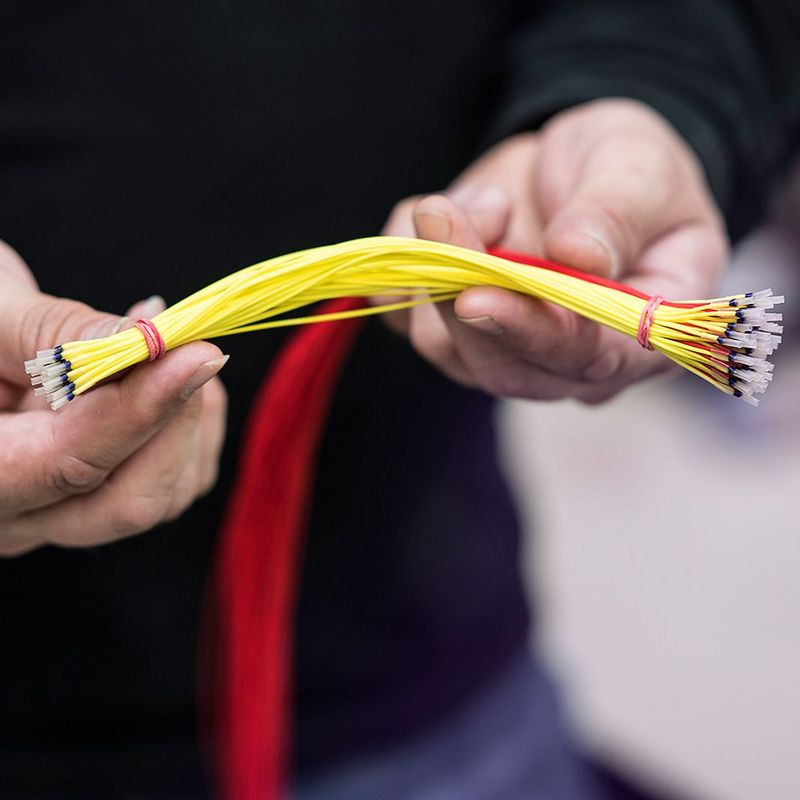

100% Prüfung - jeder Sensor wird geprüft

Zuverlässiger Schutz gegen thermische Überlastung und Überhitzung

Technische Eigenschaften

Vergleichen Sie die unterschiedlichen KRIWAN Einschraubsensoren.



Max. Betriebsspannung Umax 30 V
Nennansprechtemperatur Von 60 °C -160 °C
Toleranz von  ϑNAT ±5 K
Kaltwiderstand R25 ≤100 Ω
Isolationsprüfung Ueff = 1500 V
Zulässige Umgebungstemperatur TA -25...+180 °C
Mantelisolierung SiHF
Aderisolierung FEP
Betriebsdruck 150 bar
Anzugsdrehmoment 15Nm
Gehäusematerial V2A Edelstahl
Max. Betriebsstrom Imax 1mA
TK Temperaturkoeffizient 0,385 %/K
Sensorwiderstand bei 0 °C 1000 Ω
Isolationsprüfung Ueff = 1500 V ~
Messbereich -25°C…+155°C
Mantelisolierung SiHF
Aderisolierung FEP
Betriebsdruck 150 bar mit Teflonisolierung
Anzugsdrehmoment 15 Nm
Gehäusematerial V2A Edelstahl
Elektrische Toleranz EN 60751 Klasse B
Max. Betriebsspannung Umax 10V DC
Widerstand R25 10000 Ω
B-Wert B25/100 3981K
Messbereich -50°C bis 150°C
Toleranz Delta T: ± 1,0 K im gesamten definierten Bereich
oder
Delta R: Genauigkeitsklasse ± 0,1 %
Thermische Ansprechzeit
(IEC 751, DIN EN 60751)
τ < 30 s von 90% des Temperatursprungs
Hochspannungsfestigkeit 1,5kV

Mögliche Anschlussgewinde

Damit der KRIWAN Einchraubensensor auch in Ihre Anwendung passt, bietet Ihnen KRIWAN eine Vielzahl von Anschlussgewinden an!

  • M5
  • G1/4"
  • G1/8"
  • NPTF 1/8"
  • M12
