INT69 Motorschutzrelais

Der Motorschutz auf Basis von PTC Sensoren stellt eine der wirksamsten und zuverlässigsten Schutzmaßnahmen gegen thermische Überlastung elektrischer Maschinen dar. Die Schutzeinrichtung setzt sich zusammen aus dem Auslösegerät INT69 und den PTC Sensoren. Das INT69 ist auf Grund der kompakten Bauform geeignet für den Einbau in elektrischen Geräten oder den Klemmkasten elektrischer Maschinen.

Funktion eines INT69 Motorschutzrelais

An dem Messkreis-Eingang eines INT69 Motorschutzrelais können je nach Gerätevariante bis zu neun PTC Sensoren nach DIN 44081, DIN 44082, auch mit unterschiedlichen Nennansprechtemperaturen, angeschlossen werden. Es ist somit möglich, mit nur einem Auslösegerät INT69 mehrere Messstellen zu überwachen.

Erreicht die Temperatur in einem der zu überwachenden Teile oder Sektionen die Nennansprechtemperatur des jeweiligen PTC Sensors, wird dieser hochohmig und das Auslösegerät schaltet ab.

Motorschutzrelais von Kriwan

Vorteile INT69 Motorschutzrelais

Maximale Sicherheit bei der Temperaturüberwachung mit zwei Auswerteverfahren

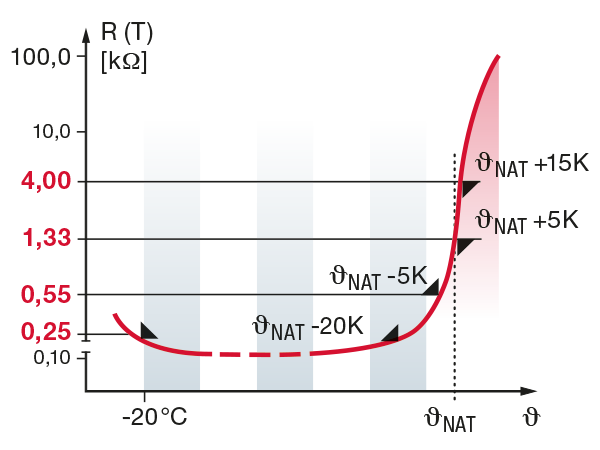

PTC Kennlinie vom Motorschutzrelais



Statische Temperaturüberwachung

Beim Erreichen der Nennansprechtemperatur der eingebauten AMS bzw. PTC Sensoren wird unverzögert abgeschaltet.



Dynamische Temperaturüberwachung

Bei ungewöhnlich schnellem Anstieg der Temperatur wird der Motor sofort abgeschaltet, auch wenn diese noch weit unter der Nennansprechtemperatur liegt. Dadurch werden hohe Temperaturüberläufe verhindert.

Für jede Anwendung das passende INT69 Motorschutzrelais

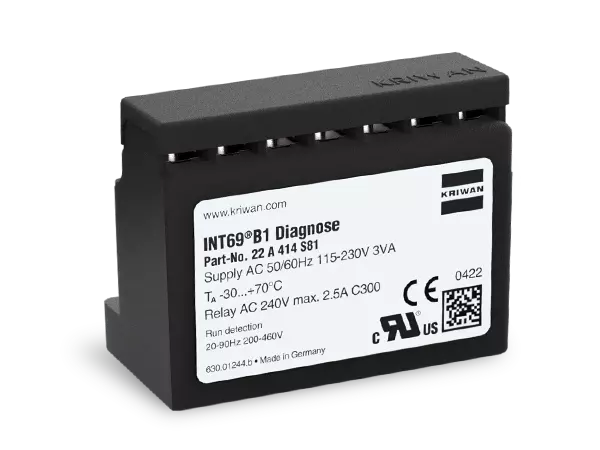

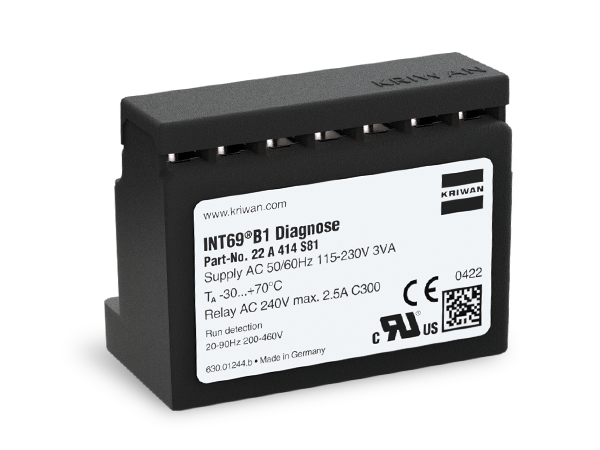

KRIWAN INT69 Motorschutzrelais

KRIWAN bietet Ihnen eine Vielzahl an INT69 Motorschutzrelais mit unterschiedlichen technischen Spezifikationen. In der folgenden Tabelle finden Sie eine kleine Auswahl unserer INT69 Motorschutzrelais.

Kontaktieren Sie unsere Spezialisten und wir finden gemeinsam mit Ihnen das passende Produkt!

Experte kontaktieren

Bezeichnung

Die am häufigsten eingesetzten Auslösegeräte

INT69 Auslösegerät INT69 Diagnose INT69Y Diagnose
Artikelnummer 22A460 22A481 22A630
Wiedereinschaltverzögerung nein ja ja
Lauferkennung nein ja ja
Eingang Heißgas PTC nein ja nein
Phasenüberwachung nein nein ja
Temperaturmesskreis 1-9 PTC nach DIN 44081, DIN 44082 in Serie 1-2 AMS Sensoren in Serie alternativ 1-9 PTC nach DIN 44081, DIN 44082 in Serie
Schutzart IP20 IP00
Schnittstelle nein Diagnose Port
Zulassung UL
