KRIWAN INTspector App

Die Verbindung zu Ihrem smarten Schutzrelais

Die Einsatzmöglichkeiten der KIRWAN INTspector App sind vielfältig. Bei der Inbetriebnahme eines KRIWAN Diagnose Gerätes haben Sie beispielsweise die Möglichkeit ein vorgefertigtes Parameterfile für Ihr Gerät zu installieren. Selbstverständlich können Sie auch eine individuelle Parametrierungen von Temperatur, Abschaltzeiten und weiteren wichtigen Geräteparametern vornehmen. Außerdem ermöglicht die App eine übersichtliche Darstellung der verschiedenen Betriebsdaten Ihrer Anlage und dient somit der Zustands- und Fehlerdiagnose.

Am Beispiel des umfangreichen Schutzrelais für Pumpen, dem KRIWAN INT69 PYF Premium, stellen wir Ihnen die wichtigsten Funktionen der INTspector App vor. Der Funktionsumfang und die Darstellung in der INTSpector App können sich je nach eingesetztem KIRWAN Gerät unterscheiden.

Die INTspector App kann für folgende Arbeiten genutzt werden:

• Inbetriebnahme
• Parametrierung
• Wartungsarbeiten
• Störungsbehebung
• Zustandsdiagnose

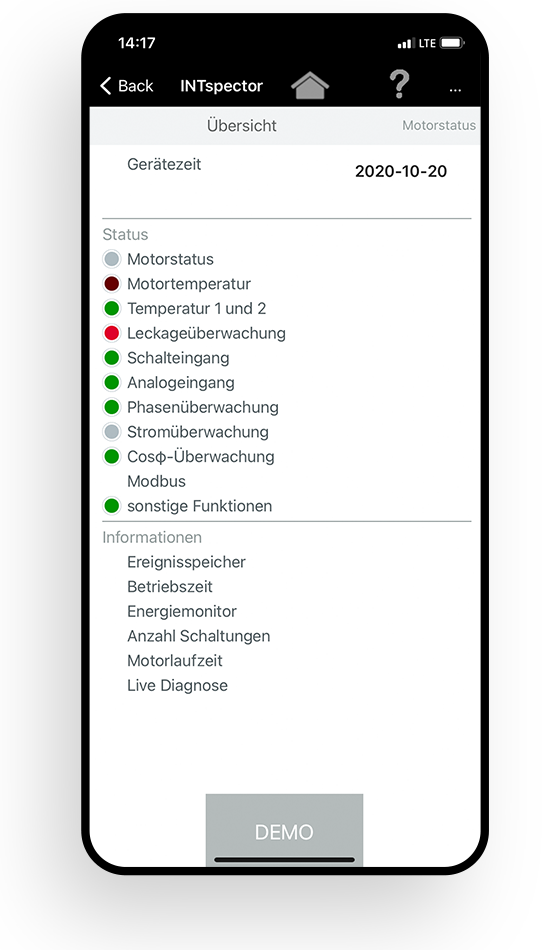

Diagnosedaten

Die Funktion Diagnosedaten ermöglicht Ihnen einen umfangreichen Einblick in Ihre Anlage, von der Pumpe bis hin zum Kältemittelverdichter. Sie erhalten detaillierte Informationen zum Motorstatus, der Motortemperatur sowie zu weiteren angeschlossenen Sensorsignalen.

Unsere verschiedenen Schutzrelais und Geräte mit Diagnosefunktion ermöglichen Ihnen eine umfassende Überwachung betriebsrelevanter Daten und Sensorsignale. Diese Daten werden mit Hilfe der KRIWAN INTspector App übersichtlich und leicht verständlich für Sie aufbereitet. Damit sparen Sie Zeit und Kosten beispielsweise bei der Einschätzung des Anlagenzustandes.

Im Folgenden stellen wir Ihnen ausgewählte Auswertungen zu Sensorsignalen vor, die Ihnen die INTSpector App Funktion "Diagnosedaten" ermöglicht:

• Motortemperatur
• Temperatur
• Cos Phi Überwachung
• Ereignisspeicher
• Live Diagnose

Motortemperatur

Die Motortemperaturüberwachung dient dazu, das Gerät (z.B. die Pumpe oder den Verdichter) vor Schäden durch Überhitzung zu schützen. Die Motortemperatur des Gerätes wird beispielsweise mit einem PTC, einem Pt100, einem Pt1000 oder einem Bimetall-Schalter überwacht.

Wird bei einem PTC die Nennansprechtemperatur erreicht, schaltet das Alarm-Relais unverzögert ab.

Werden bei einem Pt100 oder Pt1000 die eingestellten Temperaturgrenzen erreicht, schaltet das Alarm-Relais bzw. Warn-Relais nach der einstellbaren Auslöseverzögerung ab.

Der Bimetall-Schalter befindet sich in der Regel in der Motorwicklung. Beim Erreichen der eingestellten Temperaturgrenzen öffnet sich der Bimetall-Schalter und das Alarm-Relais schaltet unverzögert ab.

Temperatur

Weitere Temperatureingänge stehen zur Verfügung, um das Gerät vor Schäden durch Überhitzung zu schützen, beispielsweise für einen weiteren Motortemperatursensor oder einen Lagertemperatursensor. Die Motor- oder Lagertemperatur des Gerätes wird mit einem PTC, einem Pt100, einem Pt1000 oder einem Bimetall-Schalter überwacht.

Wird bei einem PTC die Nennansprechtemperatur erreicht, schaltet das Alarm-Relais unverzögert ab.

Werden bei einem Pt100 oder Pt1000 die eingestellten Temperaturgrenzen erreicht, schaltet das Alarm-Relais bzw. Warn-Relais nach der einstellbaren Auslöseverzögerung ab.

Der Bimetall-Schalter befindet sich in der Regel in der Motorwicklung. Beim Erreichen der eingestellten Temperaturgrenzen öffnet sich der Bimetall-Schalter und das Alarm-Relais schaltet unverzögert ab.

Cos Phi Überwachung

Die cos φ-Überwachung (Funktion derzeit ausschließlich beim INT69 PYF PREMIUM vorhanden) ist bei angeschlossenem Stromwandler und angeschlossenen Phasen möglich und dient dazu, Unterlast (z. B. Trockenlauf) bei der Pumpe zu erkennen und die Pumpe vor Schäden zu schützen. Die Überwachung kann auf Überschreiten oder Unterschreiten eingestellt werden und bei Erreichen der einstellbaren Grenzen schaltet das Alarm-Relais bzw. das Warn-Relais nach Ablauf der einstellbaren Auslöseverzögerung ab.

Ereignisspeicher

Alle Ereignisse wie Fehler, Warnungen und Meldungen werden nichtflüchtig in einem internen Speicher abgelegt und sind per Diagnose Port und der INTspector App auslesbar. Da jedes Ereignis mit einem Zeitstempel abgespeichert wird, ist transparent nachvollziehbar, welches Ereignis wann eingetreten ist. Dies unterstützt beim Troubleshooting vor Ort, beispielsweise durch eine schnelle Fehlersuche.

Live Diagnose

In der Live Diagnose werden alle Sensordaten (beispielsweise Motortemperatur, Leckage, cos φ, Strom, Analogeingang, etc.) über die Zeit aufgezeichnet und können hier eingesehen werden. Dies unterstützt bei der schnellen Fehlersuche und gibt Aufschlüsse über den Zustand des zu überwachenden Gerätes. Alle Sensordaten werden auch in eine Textdatei geschrieben.
