13.06.2023 Erfolgsstory, Wasser- & Abwasserindustrie
In Zeiten zunehmender Wetterextreme und steigender Bedrohungen durch Hochwasser wird die Zuverlässigkeit von Pumpensystemen zur Schlüsselkomponente für den Schutz von Gemeinden und Infrastrukturen. Leistungsfähigkeit und Effizienz der Pumpen ist besonders im Hochwassereinsatz wichtig, um so Gemeinden vor den Auswirkungen extremen Wettergeschehens zu schützen.

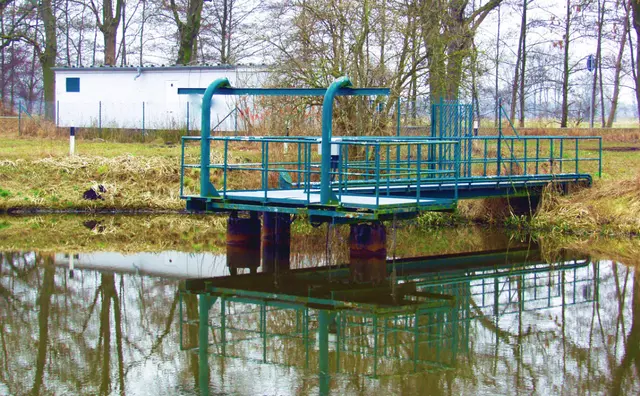

Im Schöpfwerk des „Wasser und Bodenverband, Großer Havelländischer Hauptkanal - Havelland – Havelseen“ waren seit 2003 drei KSB Tauchmotorpumpen KRT-F 7,5 KW in Betrieb. Der Pumpbetrieb findet ganzjährig nach wasserrechtlicher Erlaubnis statt, was bedeutet, dass der Wasserpegel immer in einem vorgeschriebenen Level gehalten wird. Bei Hochwasser werden die Pumpen in Abhängigkeit vom steigenden Pegel über die Steuerung bis in den Volllastbereich gefahren. Sie waren mit PTC und Bimetallsensoren in der Motorwicklung, sowie einer Elektrode in der Leckagekammer ausgestattet.
Jeder Sensor wurde über ein einzelnes Relais im Schaltschrank überwacht.
Die Herausforderung für den Service vor Ort war zu erfahren, ob und wann ein Ereignis oder Fehler in den Pumpen aufgetreten ist (inklusive Historie). Außerdem ist im Servicefall die Abfrage des aktuellen Zustands der Pumpen erforderlich, damit diese bei Hochwasser auch sicher laufen.
Es existierte weder eine Warnmeldung durch mangelnde Einstellmöglichkeiten, noch eine Fernüberwachung.

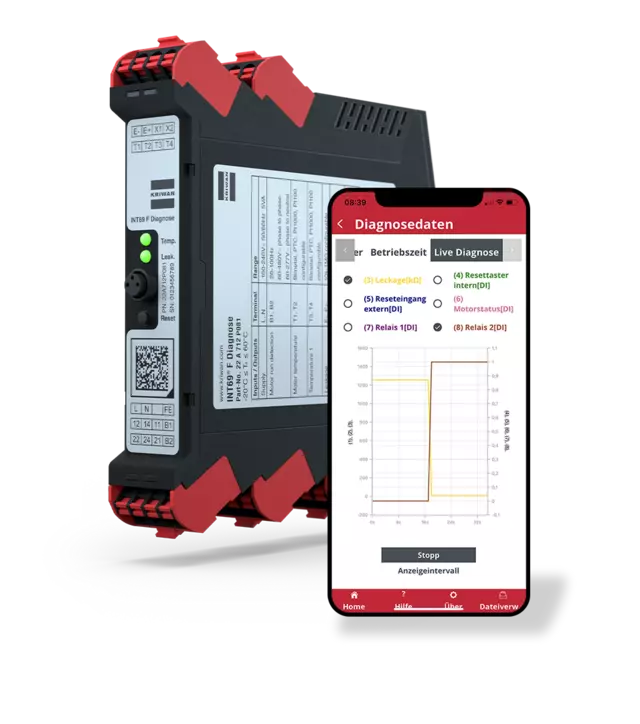

Zur Überwachung der Tauchmotorpumpen wurden die bestehenden drei Relais je Tauchmotorpumpe durch ein INT69 F Diagnose ersetzt. Das INT69 F Diagnose passt mit seinen drei Eingängen ideal zu diesen Tauchmotorpumpen. Die Parametrierung der Ein- und Ausgänge wurde abgestimmt auf das Schöpfwerk vorgenommen, damit wird eine an die individuellen Anforderungen angepasste Überwachung ermöglicht.
Direkt nach der Inbetriebnahme des multifunktionalen Schutzrelais war der Zustand der drei Pumpen über die INTspector App ablesbar und Leckageprobleme identifizierbar. Durch die Integration der KRIWAN-Lösung konnte nicht nur eine präzise Überwachung der Pumpen sichergestellt werden, sondern auch eine effiziente Diagnose von Leckageproblemen in Echtzeit. Die einfache Ablesbarkeit des Pumpenzustands unmittelbar nach der Inbetriebnahme des Schutzrelais erleichtert zudem die Wartung und trägt dazu bei, potenzielle Probleme frühzeitig zu erkennen und zu beheben.
Das führt zu mehr Transparenz und Unterstützung beim Service, der Wartung und dem Troubleshooting vor Ort. Eine große Zeitersparung bei Serviceeinsätzen ist nur eines der Vorteile, die Betreiber und Servicepersonal haben.
Betriebsdaten erfassen - Ausfall vermeiden
Durch die von KRIWAN entwickelte INTspector App ist es dem Serviceteam möglich, nicht nur vor Ort sondern von überall aus auf die Sensordaten der drei Pumpen zuzugreifen. Zur Analyse des aktuellen Zustandes der Pumpen können weitere Funktionen wie beispielsweise die „Live-Diagnose“ oder auch der PDF-Report genutzt werden. Das Serviceteam benötigt lediglich ein mobiles Endgerät oder einen Laptop und ein KRIWAN USB- oder Bluetooth Gateway, um die sichere Verbindung zur INTspector App herzustellen.
Mehr zu unseren Schutzrelais für die Wasser- und Abwasserindustrie„Der Einsatz der Überwachungsrelais verbessert das Gesamthandling bei der Störungssuche, der Wartung etc. ganz entscheidend. Bei den letzten Störungen konnte man sich auch mit Hilfe der gut zu bedienenden App relativ schnell ein Bild vom Zustand der defekten Pumpe machen.“
Schöpfwerksmeister des Schöpfwerk des Wasser und Bodenverband,
Großer Havelländischer Hauptkanal - Havelland – Havelseen
Weitere Vorteile
Die Vorteile von Pumpenschutzlösungen sind vielfältig. Hier sind einige davon, die der Schutz der Tauchmotorpumpe im Schöpfwerk mit sich bringen.
Anwendungsbeispiel
KRIWAN Pumpenschutzrelais INT69 F Diagnose BASIC im Hochwasserschutz
Zum Anwendungsflyer
