KRIWAN Pumpenschutzrelais im Zulaufpumpwerk

08.05.2024 Produkte, Wasser- & Abwasserindustrie

Ausfälle minimieren und die Leistung des Zulaufpumpwerks zu optimieren sind die Hauptgründe für den Einsatz der KRIWAN Schutzrelais. Vor allem in einer Ex-Zone ist die Temperaturüberwachung für die Betriebssicherheit wichtig.

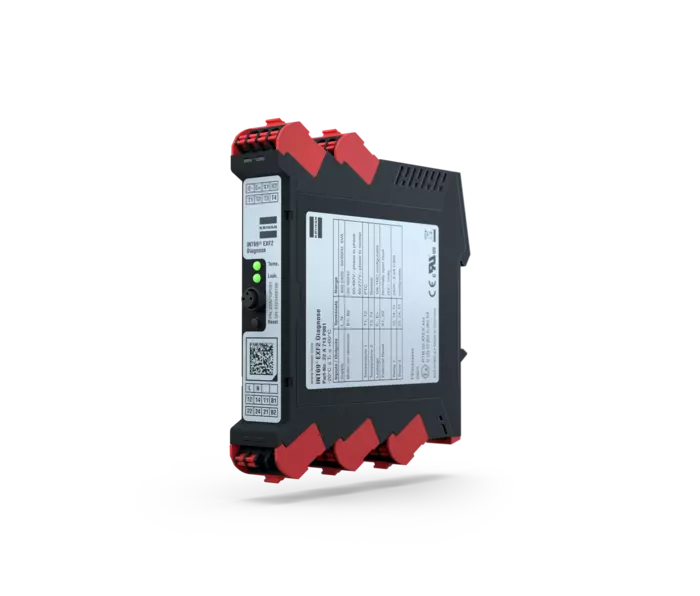

INT69 EXF2

Herausforderung

Die Kläranlagenbetreiber standen vor wiederkehrenden Herausforderugen. Im Zulaufpumpwerk befanden sich drei Abwassertauchmotorpumpen, mit denen es immer wieder zu Störungen kam. Die explosionsgeschützen Pumpen besaßen alle einen PTC und eine Leckageelektrode in der Ölkammer, welche jeweils von einem Relais im Schaltschrank überwacht wurden.
Besonders im Einschaltmoment der Frequenzumrichter kam es immer wieder zu Abschaltungen des Leckage-Relais und so zu ungeplanten Einsätzen des Servicepersonals.
Die langen Leitungslängen ohne Schirmung verstärkten dabei die Störeinflüsse bei der Leckagemessung.



Lösung

INT69 EXF2 Diagnose BASIC EX

Die bestehenden zwei Relais für jeweils die Überwachung der Motortemperatur und Leckage je Pumpe wurden durch das KRIWAN Pumpenschutzrelais INT69 EXF2 Diagnose ersetzt.
Damit konnte eine präzisere und zuverlässigere Überwachung der Pumpen ermöglicht und die Störungen beseitigt werden. Besonders die EMV-stabile Leckagemessung hat dazu beigetragen.
Durch die Zusatzfunktion der Lauferkennung konnte sofort herausgefunden werden, dass die Pumpen im Einschaltmoment des Frequenzumrichters die größten Störeinflüsse bei der Leckagemessung zeigten. Mit dieser Information konnte die Leckageüberwachung auf die Anwendung spezifischer eingestellt werden.

Die verriegelte Abschaltung und ATEX-Zulassung zur Überwachung der Motortemperatur mittels PTC oder Bimetall bei explosionsgeschützten Pumpen der Zündschützart druckfeste Kapselung Ex d macht das INT69 EXF2 Diagnose Schutzrelais ideal für diese Anwendungen und Art von Pumpen.

Vorteile

Die Vorteile von Pumpenschutzlösungen sind vielfältig.

Anwendungsbeispiel

KRIWAN Pumpenschutzrelais INT69 EXF2 Diagnose BASIC EX im Zulaufpumpwerk

Zum Anwendungsflyer
