Ein Meisterwerk der Sensorik: Die Produktion des KRIWAN INT10 ICEfight

13.01.2025 Erneuerbare Energien & Bewegung, Produkte, Unternehmen

KRIWAN ICEfight-Sensorfamilie

Windgeschwindigkeit und Windrichtung sind entscheidende Informationen, um die Ausrichtung des Windrads zu optimieren und so mehr Energie zu gewinnen.

Das Design der ICEfight-Sensoren verhindert effektiv die Vereisung auf den beweglichen Teilen und gewährleistet so eine zuverlässige Funktion. Das KRIWAN-Anemometer und der Windrichtungssensor erfassen die aktuelle Windgeschwindigkeit und Windrichtung und setzen sie berührungslos in ein lineares Ausgangssignal um. Innerhalb des Schalensterns bzw. der Windfahne befindet sich eine großzügig dimensionierte Heizung, die berührungslos und mechanisch verlustfrei vom feststehenden Sensorteil aus mit elektrischer Energie versorgt wird. Da diese Heizung bis an die jeweiligen Enden des Schalensterns bzw. der Windfahne reicht, werden alle Teile hochwirksam beheizt. Bei Umgebungstemperaturen, bei denen Eis entstehen kann, schaltet die Heizung ein. Die Heizung ist temperaturüberwacht und schaltet sich selbstständig bei zu hohen Oberflächentemperaturen ab.

Der ICEfight gilt als der weltweit erste mechanische Sensor, der tatsächlich eine Vereisung durch gefrierenden Regen oder bei eisigen Bedingungen verhindert. Der zentrale Unterschied zu herkömmlichen mechanischen Windsensoren liegt im Heizsystem.



Werkhalle Forchtenberg: Hier läuft's wie am Schnürchen

Der ICEfight wird wie all unsere Produkte der Sensorik, Überwachungs-, Steuerungs- und Diagnoseelektronik vollständig an unserem Standort in Forchtenberg produziert.

Mit 42 Prozent der KRIWAN Man-/Women-Power macht die Produktion den Löwenanteil aus und sichert uns die garantiert qualitativ exzellente Umsetzung unserer technischen Konzepte.

Teil 1 - Rumpf und Mechanik

Die Halswirbelsäule

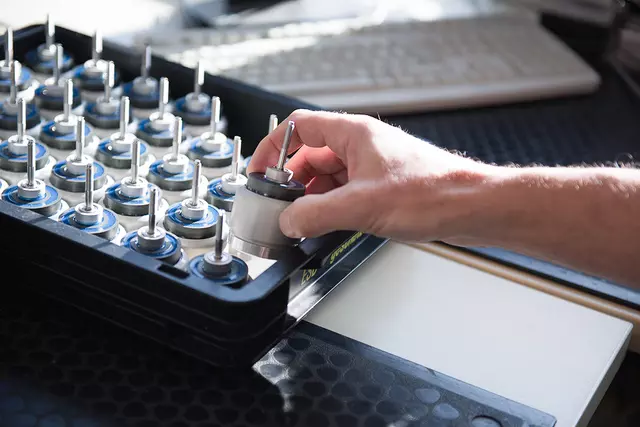

Beim Menschen bezeichnet die Halswirbelsäule die Gesamtheit der Wirbel zwischen Kopf und Brustwirbelsäule. Beim ICEfight ist die Halswirbelsäule eine Welle, die mit einem Kugellager für die Beweglichkeit des Schalensterns sorgt. Hier sieht man den bereits vergossenen Teil des ICEfight-Rumpfs.

KRIWAN-Familie wird gelebt

Die Checker

Ute Spiegler, die gelernte Feingeräte-Elektronikerin und Ernst Spiegler, der gelernte Elektroniker, sind mit ihrem Team die Qualitätsinstanz. Sie prüfen Bauteile, ob sie den von KRIWAN geforderten Qualitätsrichtlinien entsprechen und entscheiden über deren Weiterverwendung.

Läuftʼs rund?

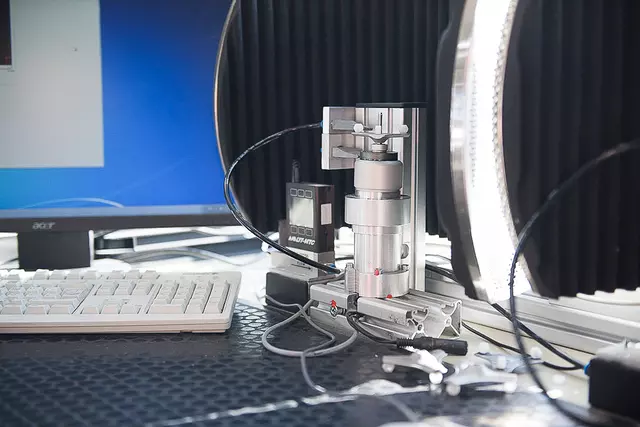

Der Anlauftest zeigtʼs: 3 bis 4 Perioden lang muss sich die Welle einwandfrei drehen. Erst dann gehtʼs zum nächsten Produktionsschritt. Vor Auslieferung des ICEfights gibt es eine hundertprozentige Stückprüfung.

Teil 2 - Elektronik

Da biste platt!

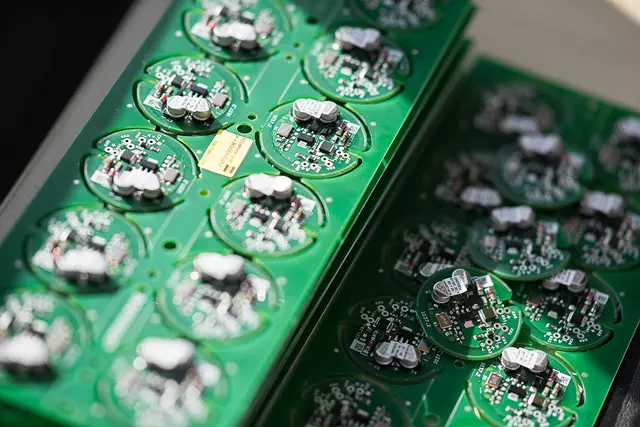

Leiterplatten sind das Herzstück moderner elektronischer Geräte und werden bei KRIWAN maßgeschneidert produziert. So auch die Leiterplatten für den ICEfight und seine zahlreichen Versionen. Die ICEfight-Platine ist Elektronik-Intelligenz pur – sie steuert die berührungslose, kraftfreie Übertragung der Heizenergie in das bewegliche Teil durch hochfrequente Induktion.

Geschickte Hände

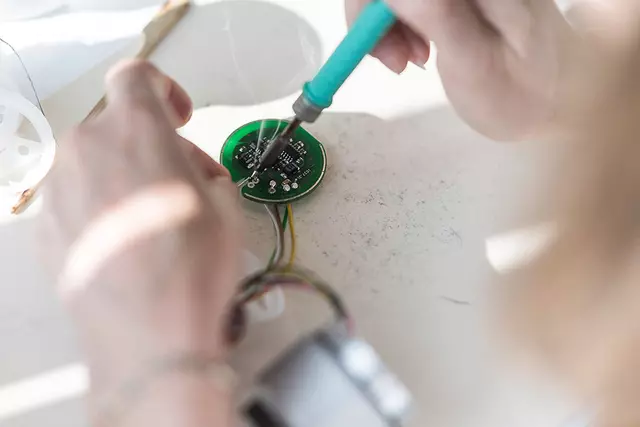

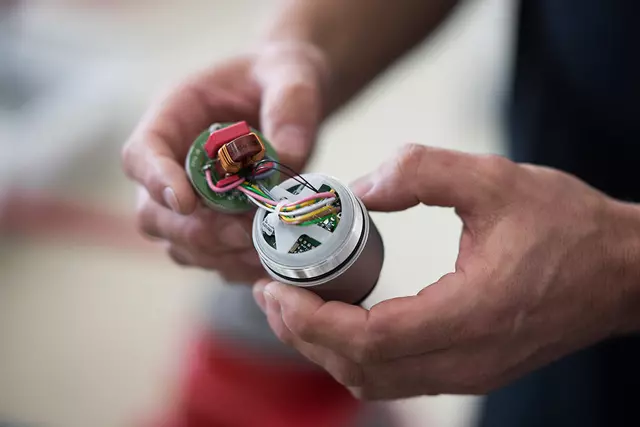

… löten die ›Gehirnzellen‹ des ICEfights punktgenau auf die Platine. Dann werden Spule und Drähte verlötet.

Teil 3 - Gehäuse

Fest verbunden

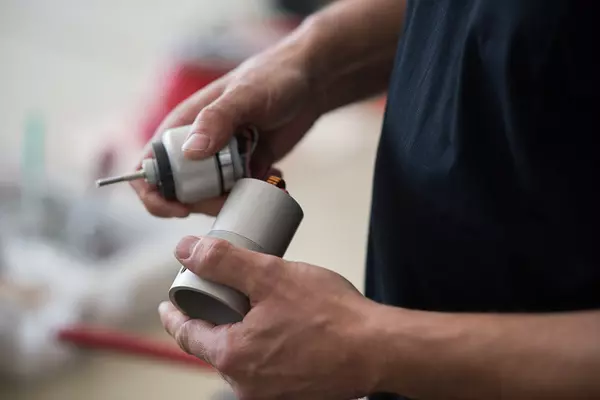

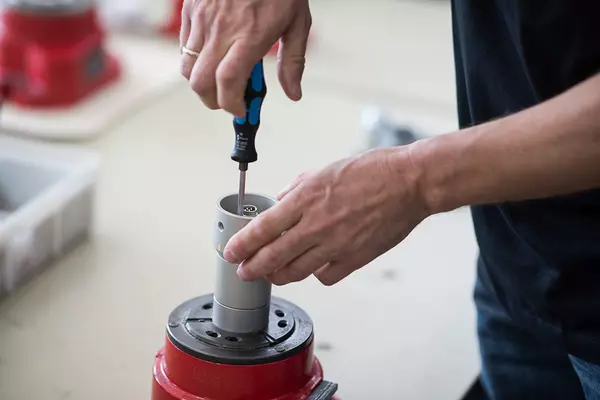

Der ICEfight-Körper wird mit dem Gehäuse fest verbunden.

Der Body: top in Form

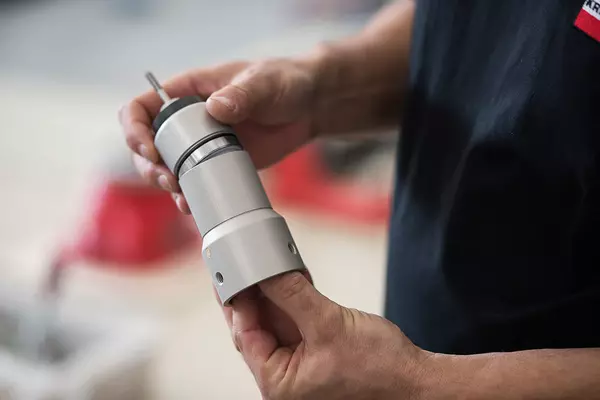

Der Körper des ICEfights ist ein hochwertiges Metallgehäuse. Er wurde vor Serienfreigabe durch einen speziellen Salznebeltest mit Schadgasen korrosionsgeprüft.

Teil 4 - Schalenstern

Die Sternstunde für den ICEfight

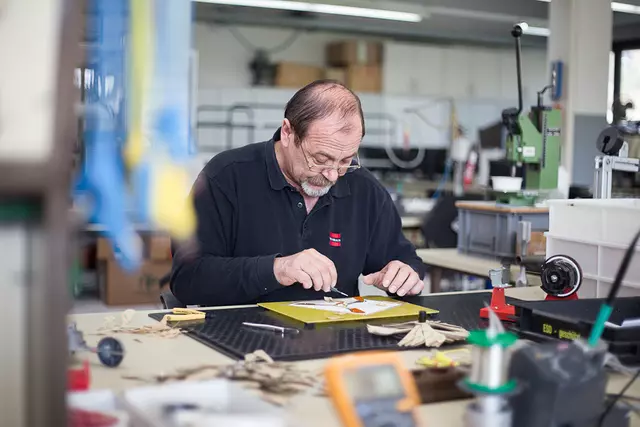

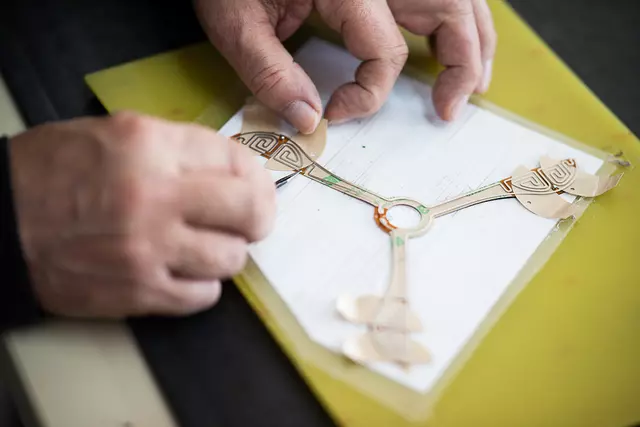

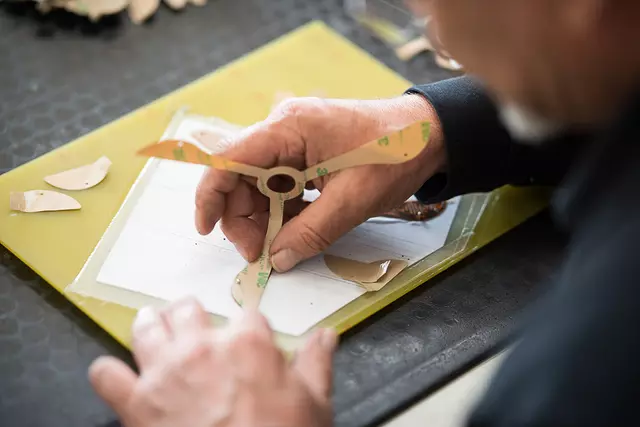

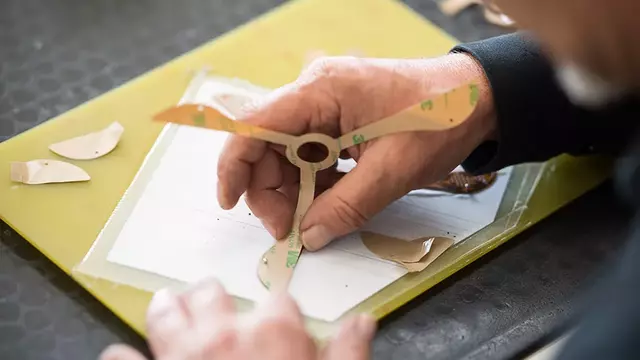

Viktor Ortmann ist der sensible ICEfighter, er ist der Mann mit der ganz ruhigen Hand. Der gelernte Elektromechaniker ist seit 2001 bei KRIWAN und fertigt hier die Schablone des ICEfight-Schalensterns an, um die Heizschlange verkleben zu können. Diese großzügig dimensionierte Heizung wird berührungslos und mechanisch verlustfrei vom feststehenden Sensorteil aus mit elektrischer Energie versorgt. Da diese Heizung bis an die Enden des Schalensterns reicht, werden alle Teile des Schalensterns hochwirksam beheizt.

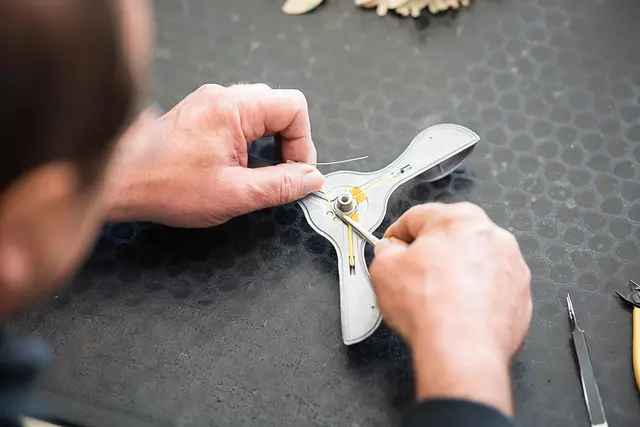

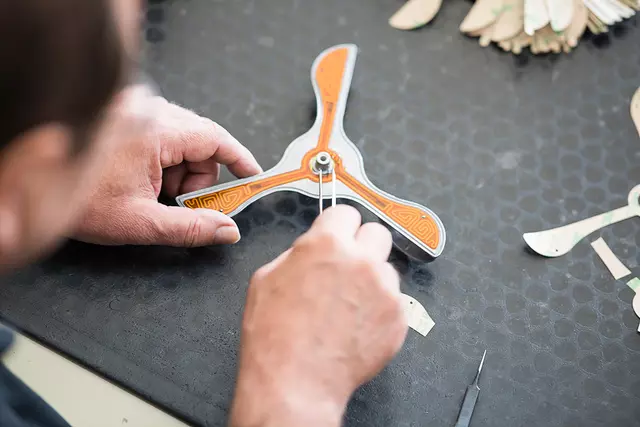

Viktor Ortmann baut in die erste Hälfte des Schalensterns PTC-Sensoren ein. Dank dieser erfasst das KRIWAN Anemometer die aktuelle Temperatur der Heizschlange. Das Innenleben des Schalensterns ist damit komplett. Nach der Montage der zweiten Hälfte geht der Schalenstern zum Verschweißen zum Dienstleister.

Schritt 5 - Fertigstellung

Was zusammengehört

Nach jedem Wertschöpfungsschritt wird wieder überprüft, ob alles korrekt weiterverarbeitet wurde. Jedes einzelne Bauteil wird einer Wareneingangskontrolle unterzogen. So wird sichergestellt, dass die Qualität dem entspricht, was wir auch gerne unseren Kunden ausliefern.

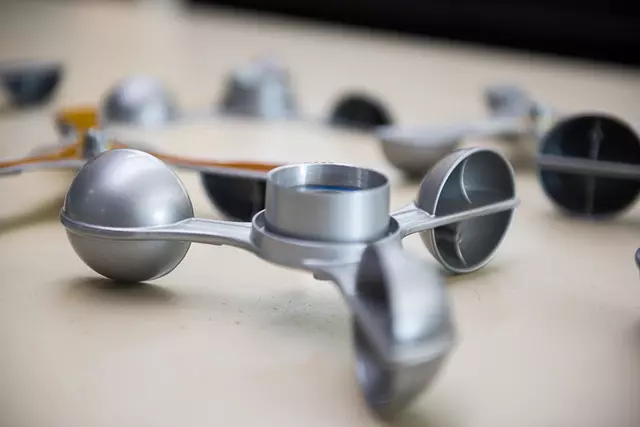

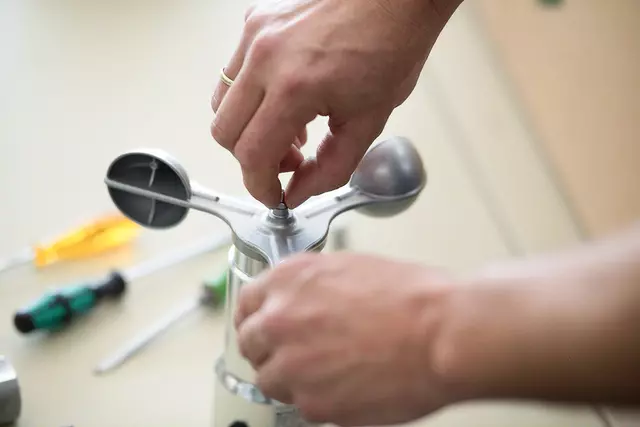

Hier wird der verschweißte Schalenstern mit dem Rumpf verbunden. Der ICEfight ist fertig!

Hot or not?

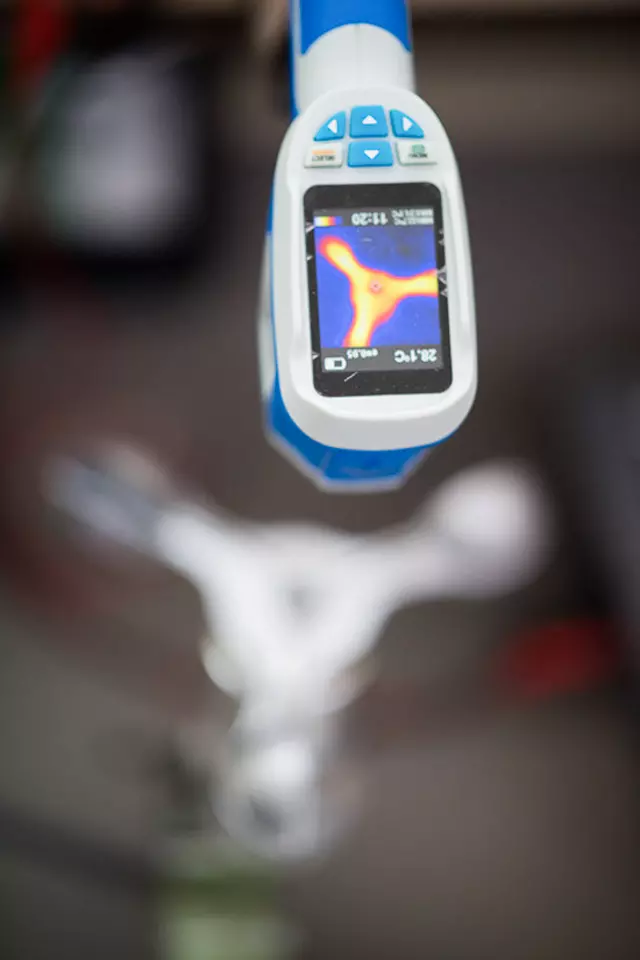

Heizt er auch wirklich? Dies wird in den Abschlusstests final überprüft. Außerdem muss der ICEfight beste EMV Eigenschaften aufweisen und z. B. bei indirektem Blitzeinschlag eine stabile, hohe Messgenauigkeit über den kompletten Messbereich gewährleisten. Auch das wird geprüft!

Unser ICEfight hat Etikette

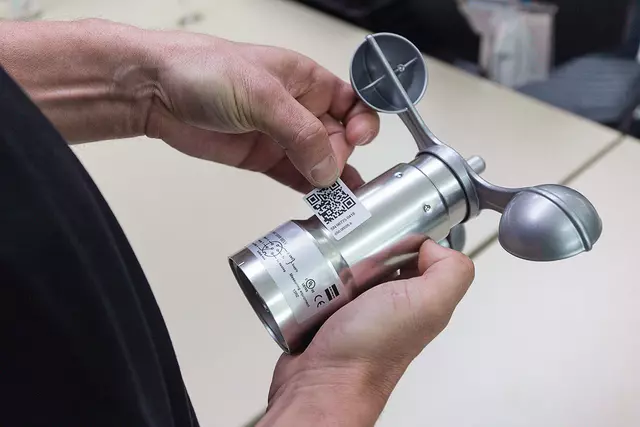

So wie es sich gehört, erhält natürlich jeder ICEfight seine Etikettierung. Der aufgedruckte QR-Code garantiert die sogenannte ›Traceability‹ des Produkts, d. h. die Rückverfolgbarkeit innerhalb der Lieferkette. Zudem wird über das KRIWAN-Produktlabel die exakte Benennung und Verwendung des jeweiligen ICEfights gekennzeichnet.

Der Fight kann beginnen!

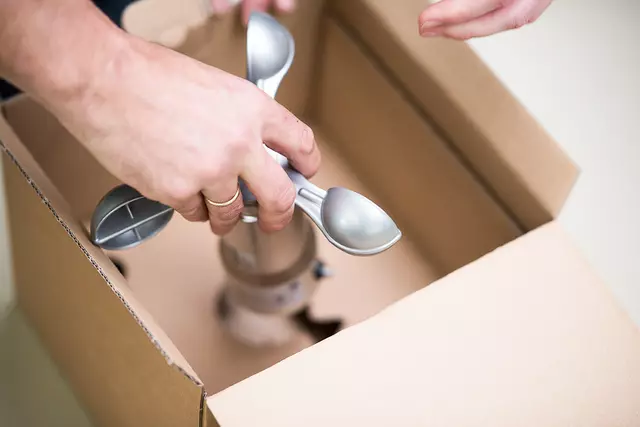

Perfekt verpackt mit Datenblatt gehtʼs von Forchtenberg in die Welt. Zieleinsatzgebiet des ICEfights ist aktuell zu 95 Prozent China und die Windparkanlagen in den Cold Climate Zones dort.
